Chicote Adaptador Yamaha SVHO/SHO/HO 2008/2018

• Descrição
• Downloads

• Os chicotes adaptadores são a solução perfeita para quem busca uma instalação simples e rápida dos módulos FuelTech. O chicote adaptador Yamaha SVHO/SHO/HO 2008 a 2018 facilita a instalação de uma ECU FT550, substituindo a ECU original, possibilitando a conexão da FT550 com o chicote original da moto aquática. Basta então fazer o download gratuito do mapa base para a moto aquática Yamaha e você estará pronto para dar a partida controlada pela FT.



•  Manual Chicote Adaptador Yamaha SVHO/SHO/HO 2008/2018.



DESCRIÇÃO:

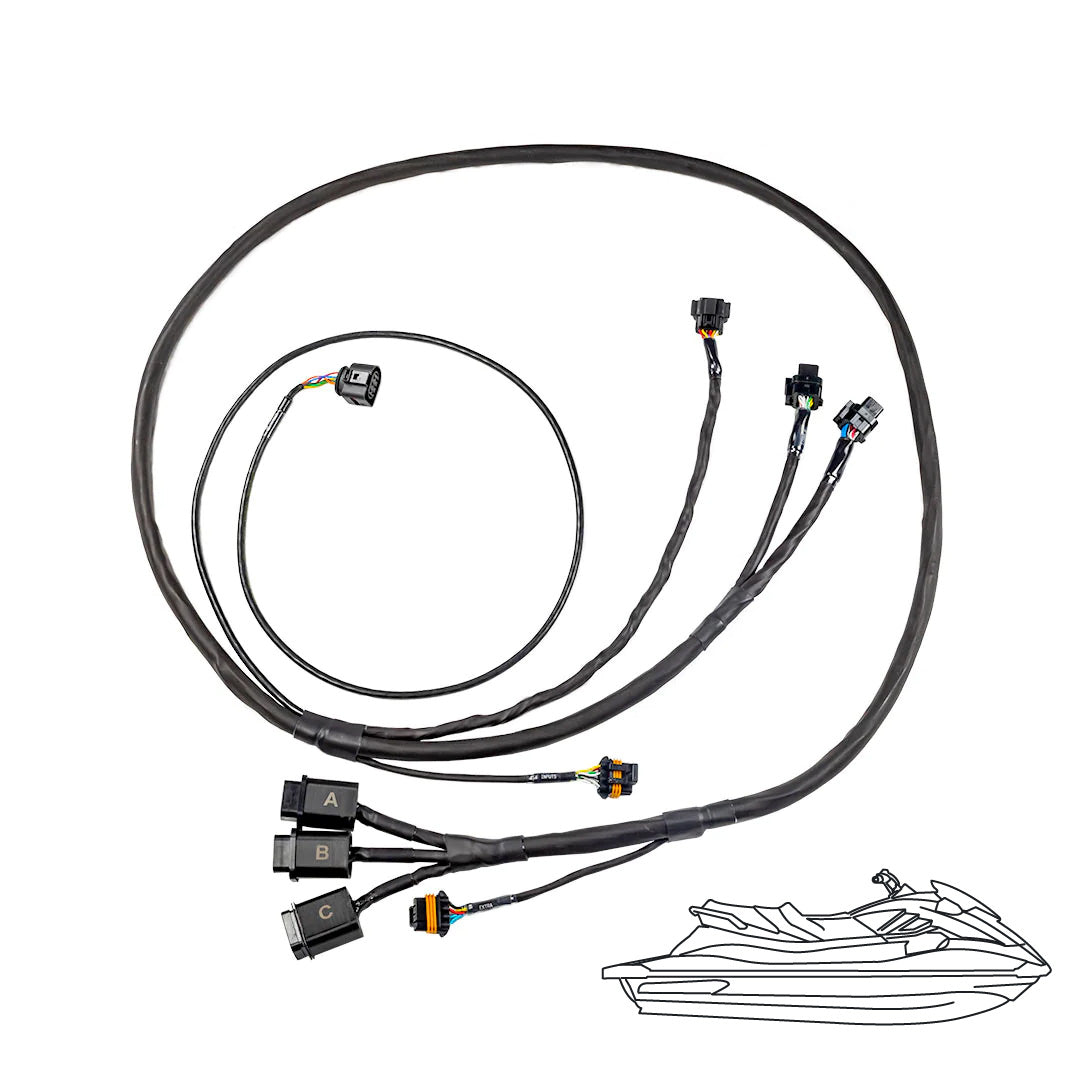

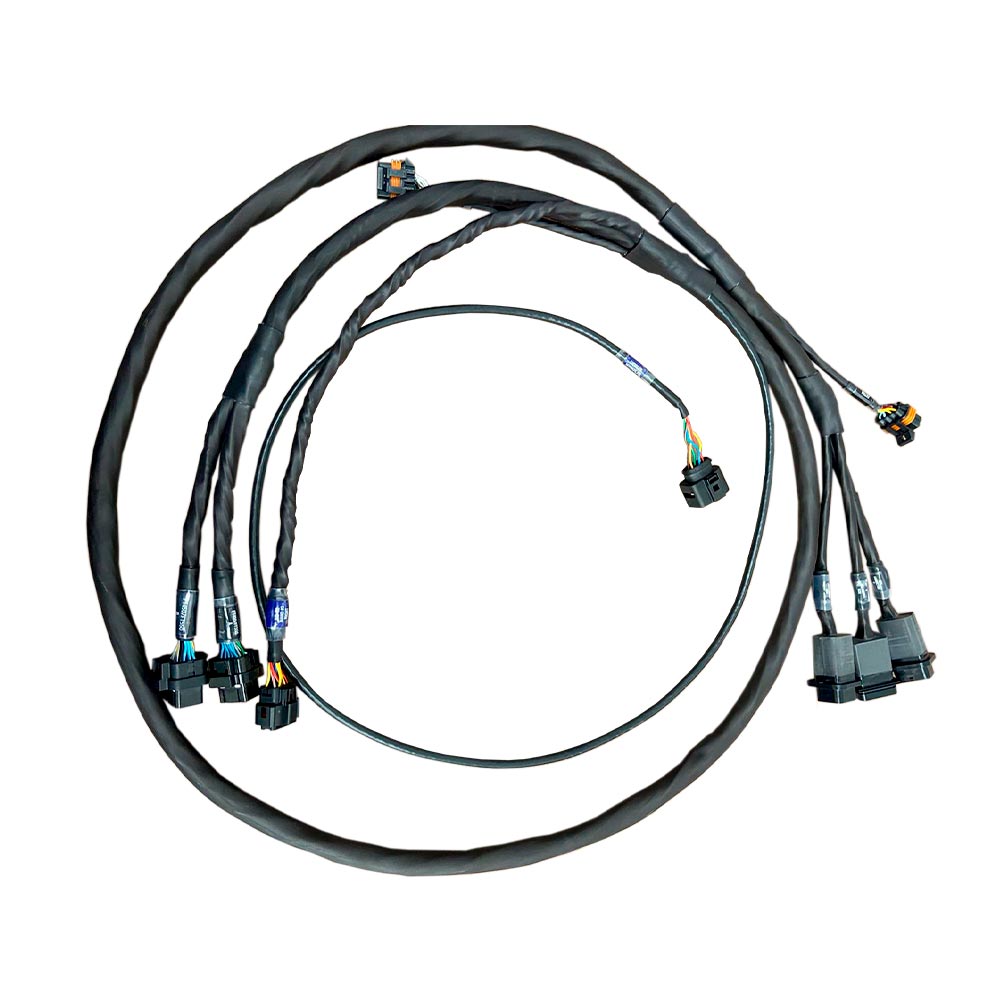

O chicote Adaptador "plug and play" Yamaha SVHO/SHO/HO 2008 a 2018 torna a instalação de uma FT550 em uma moto aquática Yamaha tarefa fácil e rápida, de fácil retorno à originalidade, pois utiliza o chicote original, sem necessidade de modificações irreversíveis. Em poucos minutos você pode instalar uma FuelTech ECU em sua moto aquática Yamaha SVHO/SHO/HO e, fazendo o download do mapa no site você estará pronto para dar a partida. A FT550 tem capacidades incríveis de datalogger e controle de motor, com possibilidades praticamente infinitas de customizar cada um dos controles e ajustes, especialmente quando comparada a uma ECU original.

É possível ainda configurar vários modos de condução, para pilotos mais ou menos experientes, similar a um modo valet dos automóveis, que limita a abertura da borboleta ou ainda altera sua curva de resposta de acordo com o comportamento desejado para a embarcação.

Para as motos aquáticas que tem sonda de banda larga instalada no escapamento, o chicote plug and play oferece conexão com o leitor de sonda WB-O2 Nano, para uso da função de malha fechada de combustível da FT550 que garante proteção com qualquer combustível e qualquer nível de preparação. Além de tudo isso, o chicote possui comunicação com a rede CAN original Yamaha e recebe informações de posição de marcha (R, N e F) além da posição do TRIM para exibição no log, tela da FT e painel original.

A FT envia sinal de RPM para o painel original das motos aquáticas e também comunica com o sistema Ride (freio e reverso inteligente) além de receber a informação de seleção do modo de condução do painel de instrumentos original. O chicote possui dois conectores EXTRA (INPUTS E OUTPUTS) com entradas e saídas não utilizadas que devem ser instaladas e configuradas conforme a aplicação:

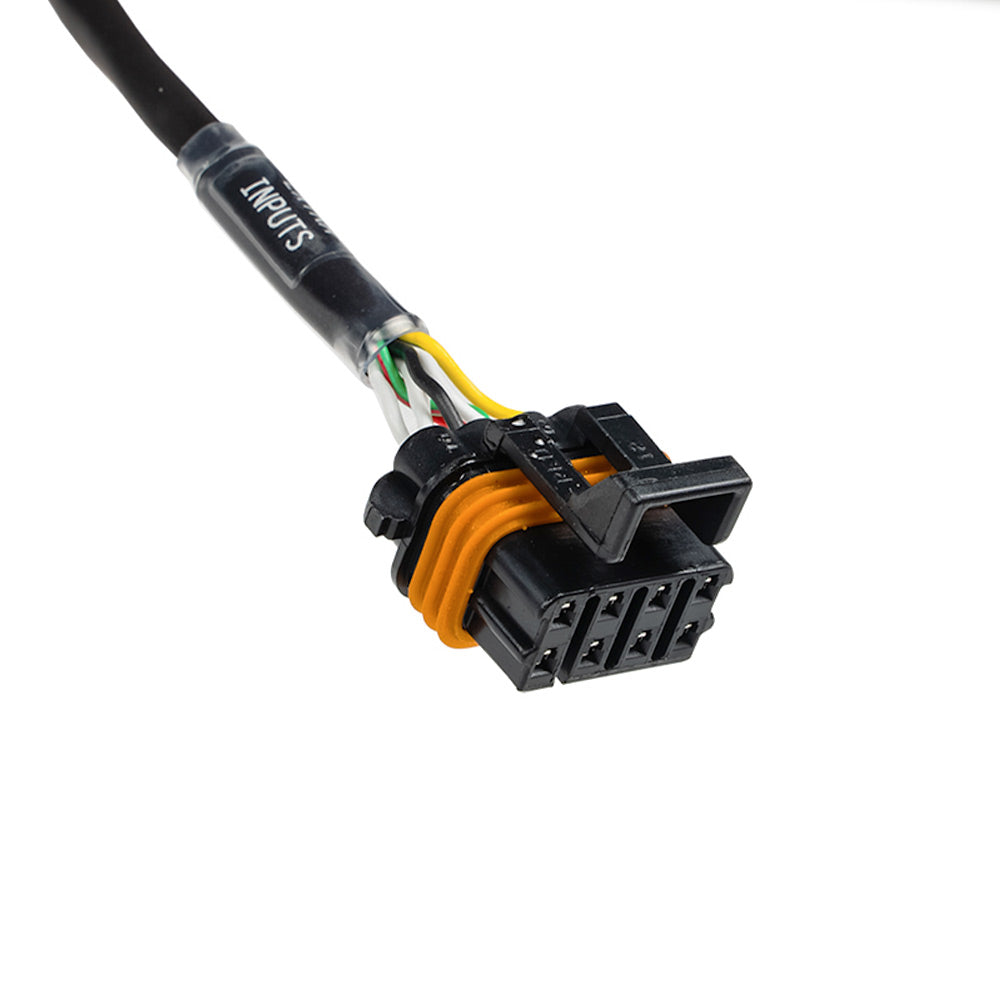

• Conector EXTRA INPUTS: 3 entradas brancas, CAN A (HI e LO), negativo de sinal, 5V para sensores e 12V pós-relé para sensores.

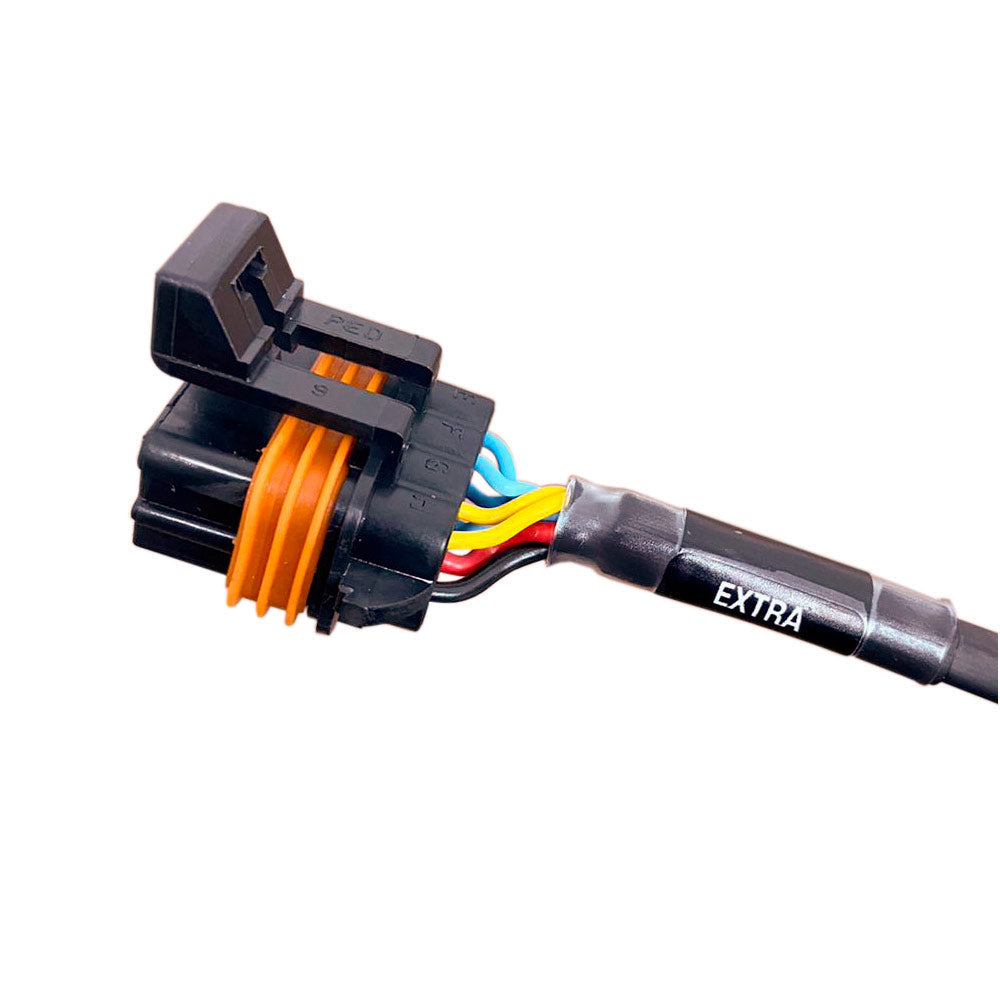

• Conector EXTRA OUTPUTS: 4 saídas azuis, 2 saídas amarela, terra de potência e 12V pós-relé.

  Conexões do chicote plug and play:

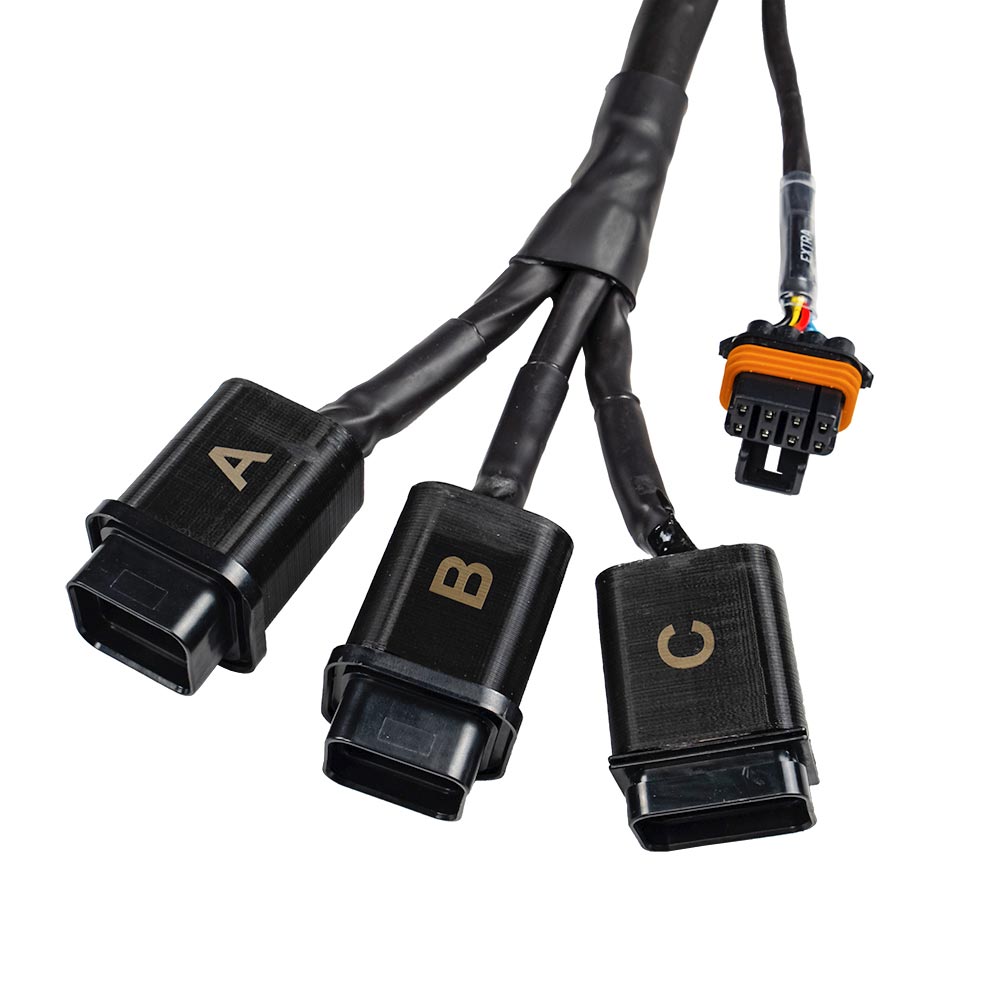

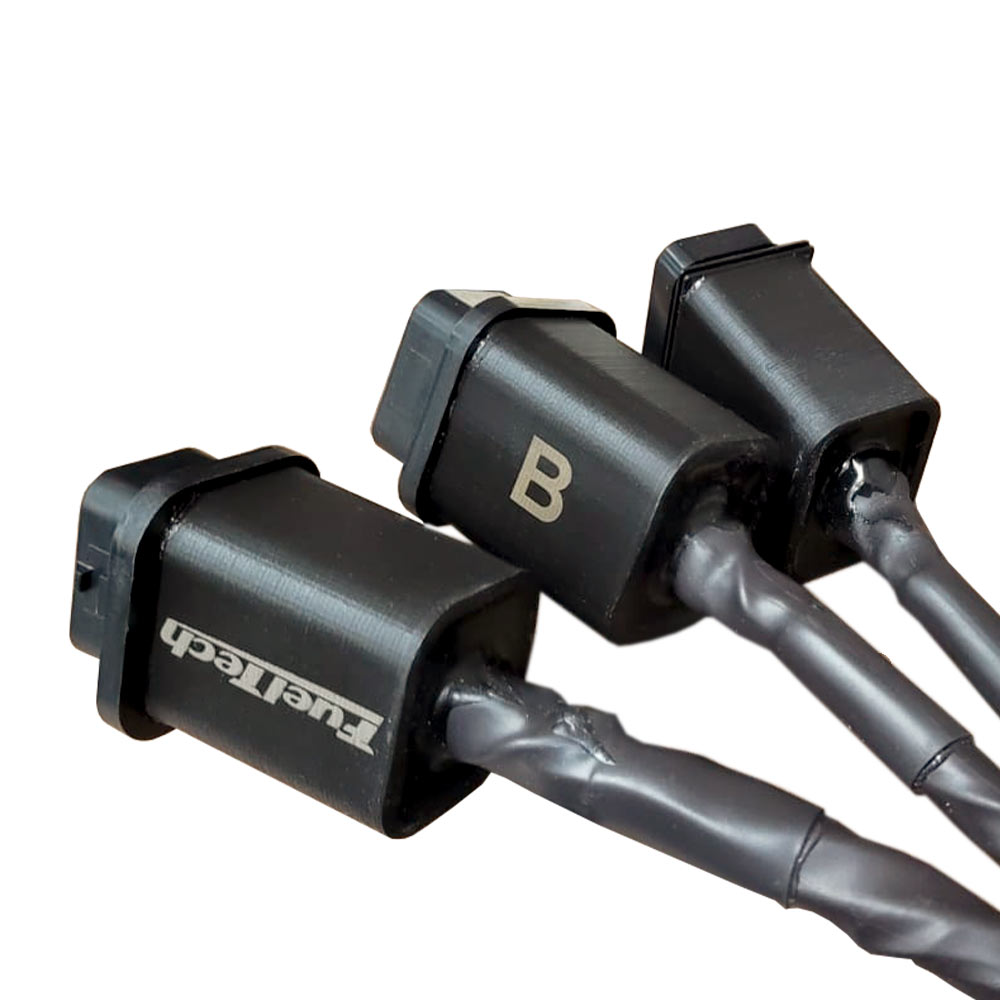

  Módulo FT550 (conectores A e B)

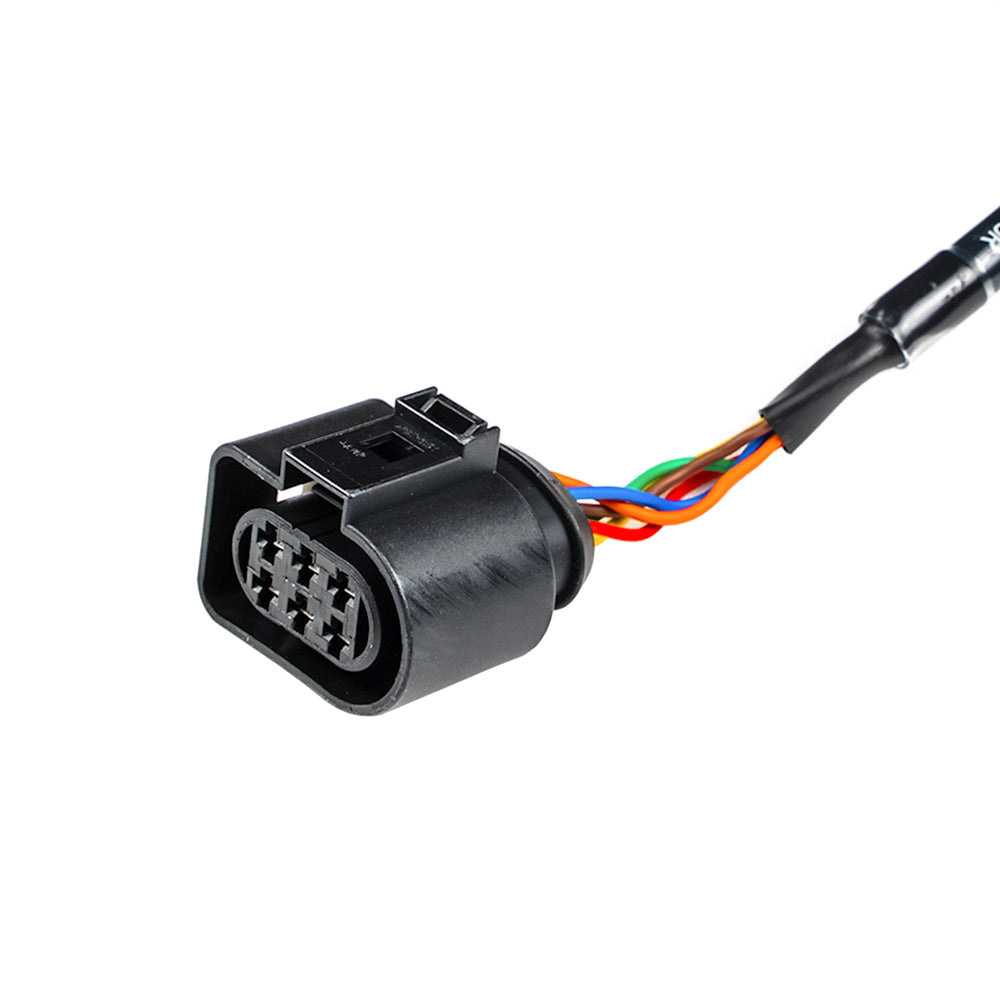

  Módulo WB-O2 Nano ou NanoPRO (leitor e sonda)
  Conectores EXTRA INPUTS e OUTPUTS com entradas e saídas não utilizadas.




ESPECIFICACÕES:

Os chicotes adaptadores são de fácil instalação, substituem a ECU original por um chicote adaptador que é conectado a uma ECU FT550. Utiliza o chicote original do veículo, reduz o tempo necessário para instalação.


ENTRADAS:

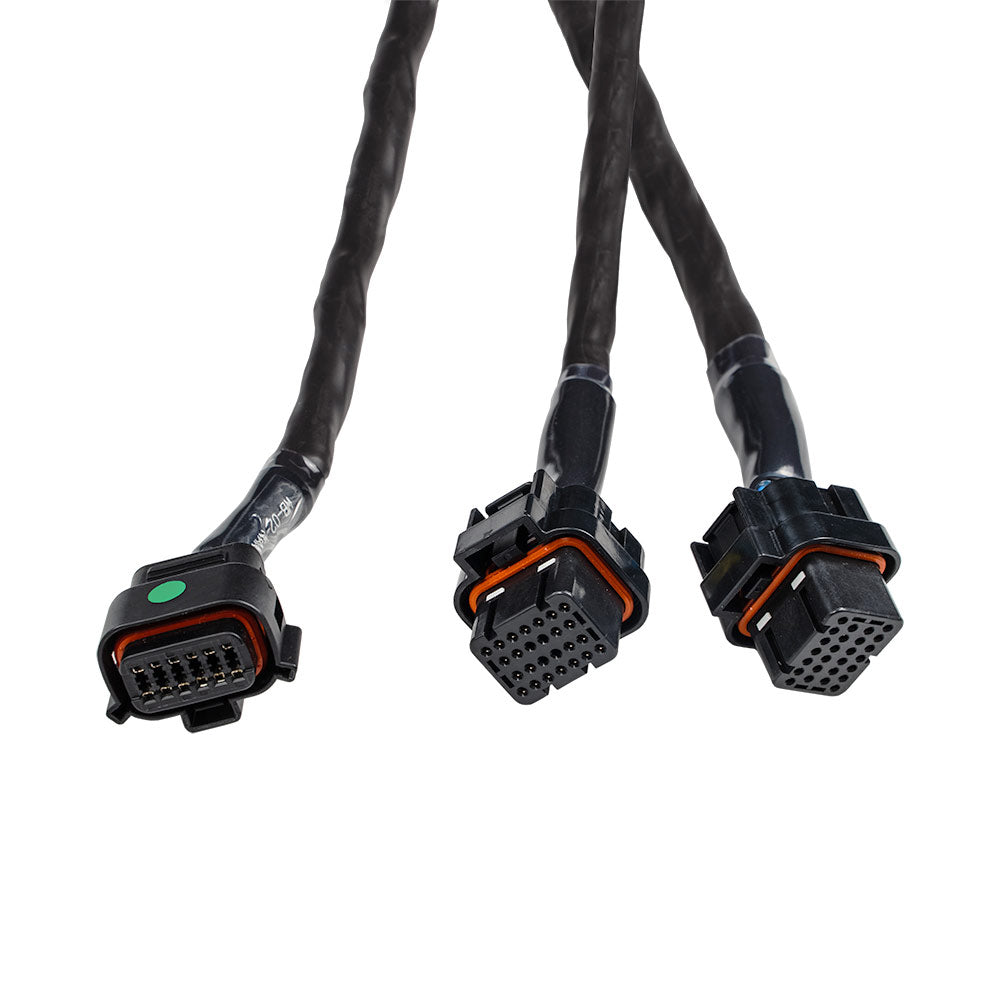

Todas as funcionalidades de uma FT550 O chicote adaptador utiliza as seguintes entradas do chicote original das motos aquáticas:

• TPS (borboleta e acelerador eletrônicos)
• MAP externo – original da moto aquática
• Temperatura do ar (IAT)
• Temperatura do motor (ECT)
• Sensor de ré
• Sensor de posição do guidão
• Botão wake mode
• Temperatura de escapamento
• Sensor de Rotação (RPM / CRANK)
• Sensor de Fase (CAM)
• Conector EXTRA INPUTS com entradas não utilizadas



SAÍDAS:

O chicote adaptador utiliza as seguintes saídas do chicote original da moto aquática:

• Injetores Primários (4) - sequencial
• Bobinas (4) - sequencial
• Bomba de combustível
• Conector EXTRA OUTPUTS com saídas não utilizadas

PAINEL DE INSTRUMENTOS:

A ECU pode ser instalada de forma a servir como painel de instrumentos. O chicote adaptador pode ser utilizado em conjunto com uma FT550 LITE se o cliente não deseja usar como painel de instrumentos.

OUTRAS FUNCÕES:

Controle de nitro progressivo, controle de largada, controle de pressão de turbo, controle de borboleta eletrônica (curvas de pedal X borboleta e velocidade de resposta totalmente customizáveis).

PROTECÕES E ALERTAS:

Excesso de temperatura do motor, excesso de temperatura do óleo, excesso de rpm, queda de pressão de óleo (através de interruptor de óleo original.

CARACTERÍSTICAS GERAIS:

• MAPA PADRÃO PARA FUNCIONAMENTO (pronto para dar a partida e andar, acerto fino deve ser feito para cada aplicação)
• Fácil instalação
• Fácil de retornar à originalidade.



REQUERIMENTO:

• FT550 ECU
• SONDA LAMBDA BANDA LARGA
• WB-O2 NANO ou NanoPRO



CONTEÚDO DA EMBALAGEM:

• 1 chicote Plug and Play
• 1 manual do usuário
