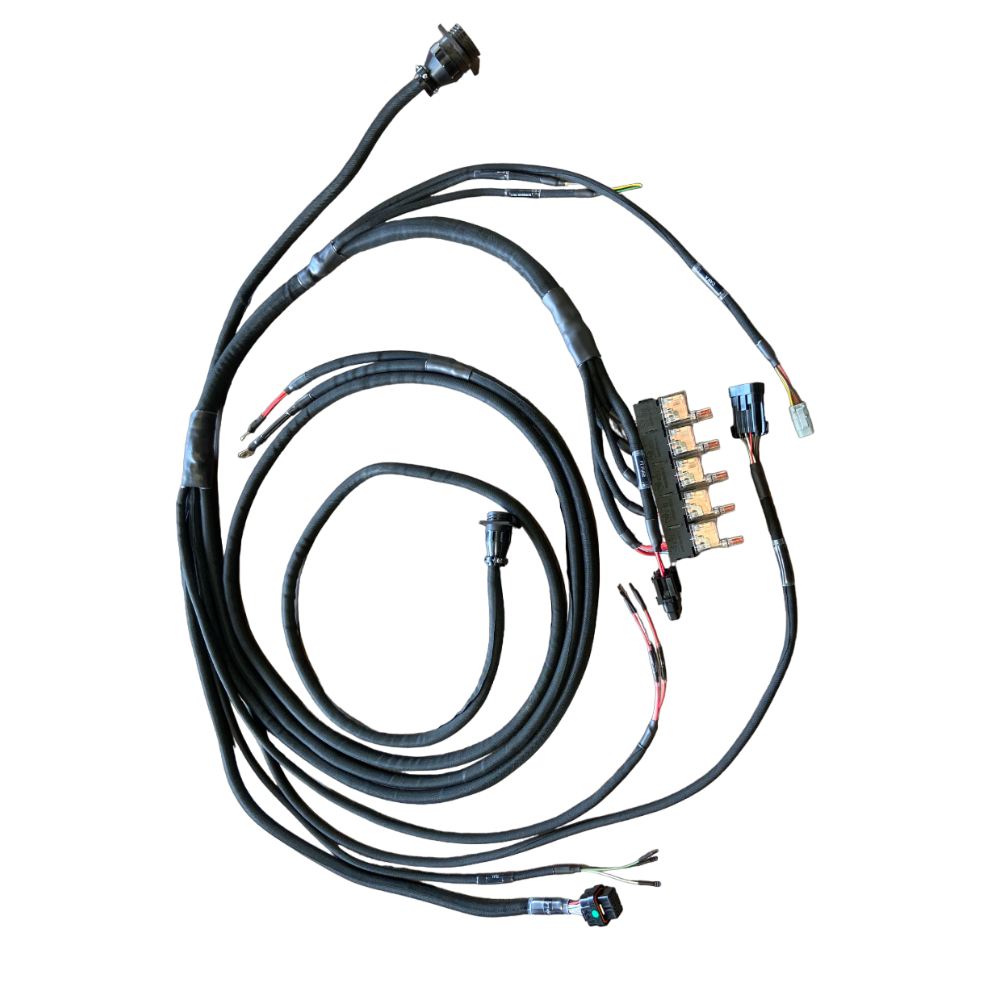

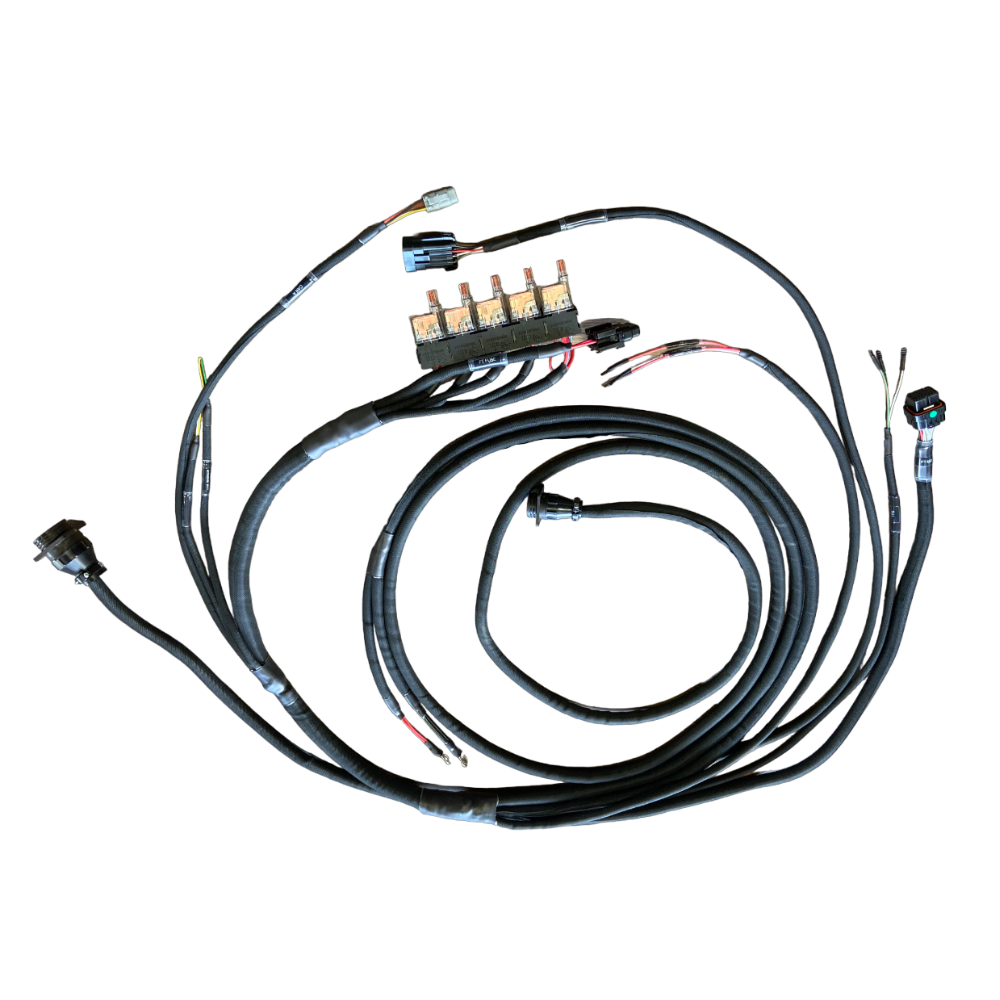

Chicote FT450 FTE Universal

• Descrição
• Downloads

• O CHICOTE FTE UNIVERSAL possui conexões de controle e sinal com os principais dispositivos de um veículo elétrico, sendo comandados pela VCU FT450 FuelTech (ou FT550, conector A apenas).


  Prazo de entrega 15 dias úteis.


• Link 1




DESCRIÇÃO:

O CHICOTE FTE UNIVERSAL proporciona maior praticidade e velocidade na hora de converter seu veículo. Ele foi projetado para veículos com tração elétrica na dianteira ou tração traseira e que utilizam as VCUs FT450 ou FT550* em conjunto com os Powertrains FTE WEG 23, FTE WEG 43, FTE WEG 130 e demais periféricos.

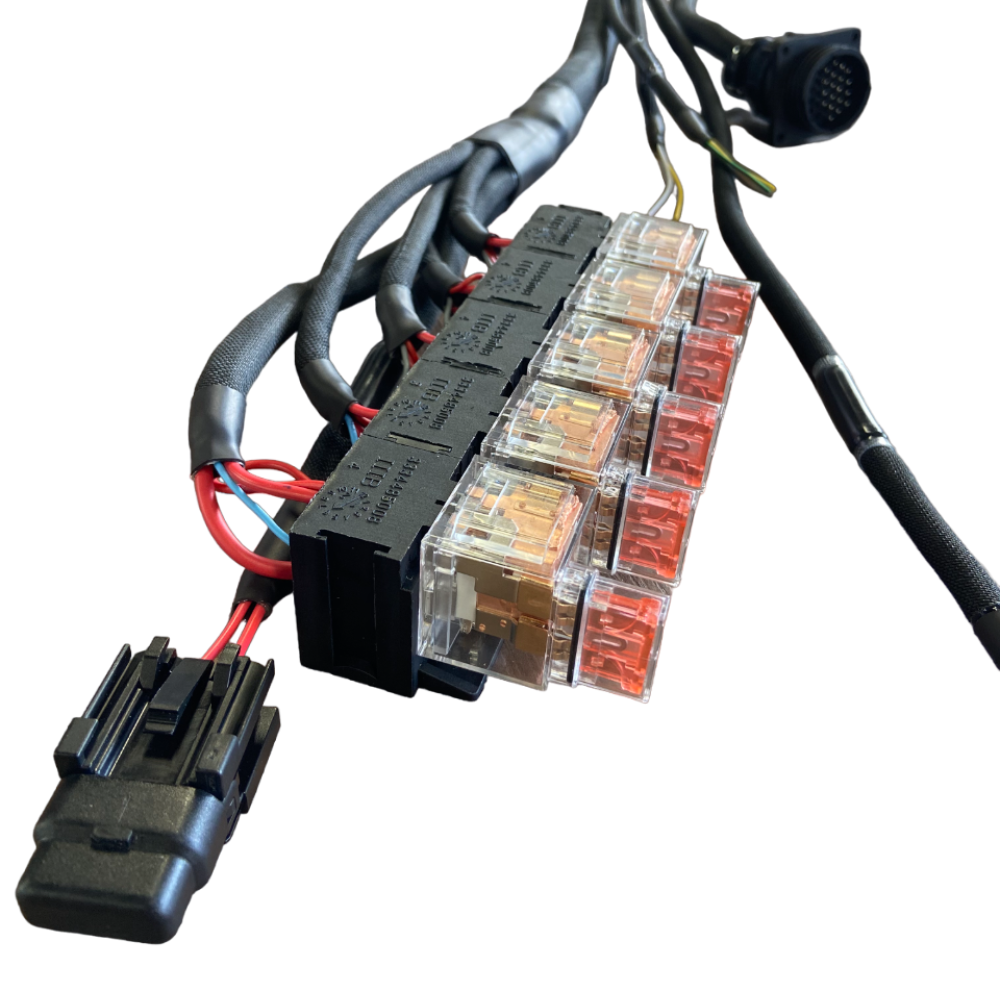

Dispondo de funcionalidades específicas como relés e fusíveis de acionamento de pós chave, luz de freio e de ré, bomba de água, sinal para habilitar o BMS, conexões para o sensor do acelerador (TPS), porta serial para comunicação com o inversor e barramento CAN (FT450/FT550*, BMS, inversor de frequência, carregador de bordo, etc.).

E para o melhor aproveitamento de sua VCU FT450/FT550*, este chicote dispõe de entradas configuráveis para sensores como Temperatura do motor elétrico, velocidade do veículo e pressão de freio, assim como um conector de entradas extras para utilização de ainda mais sensores.

Este chicote possui dois modelos com as mesmas características e ligações elétricas, um voltado para os veículos com cofre do motor na dianteira (DIANTEIRO) e outro para cofres situados na traseira do veículo (TRASEIRO). No cofre do motor são instalados motor elétrico, inversor de frequência, bombas de água e vácuo, ventoinha para refrigeração, além de sensores em geral. Já na lado oposto, ficam a bateria de tração, BMS e as contatoras de acionamento da linha de alta tensão.

Conexões do chicote:

• Módulo FT450 ou FT550 (apenas conector A)*

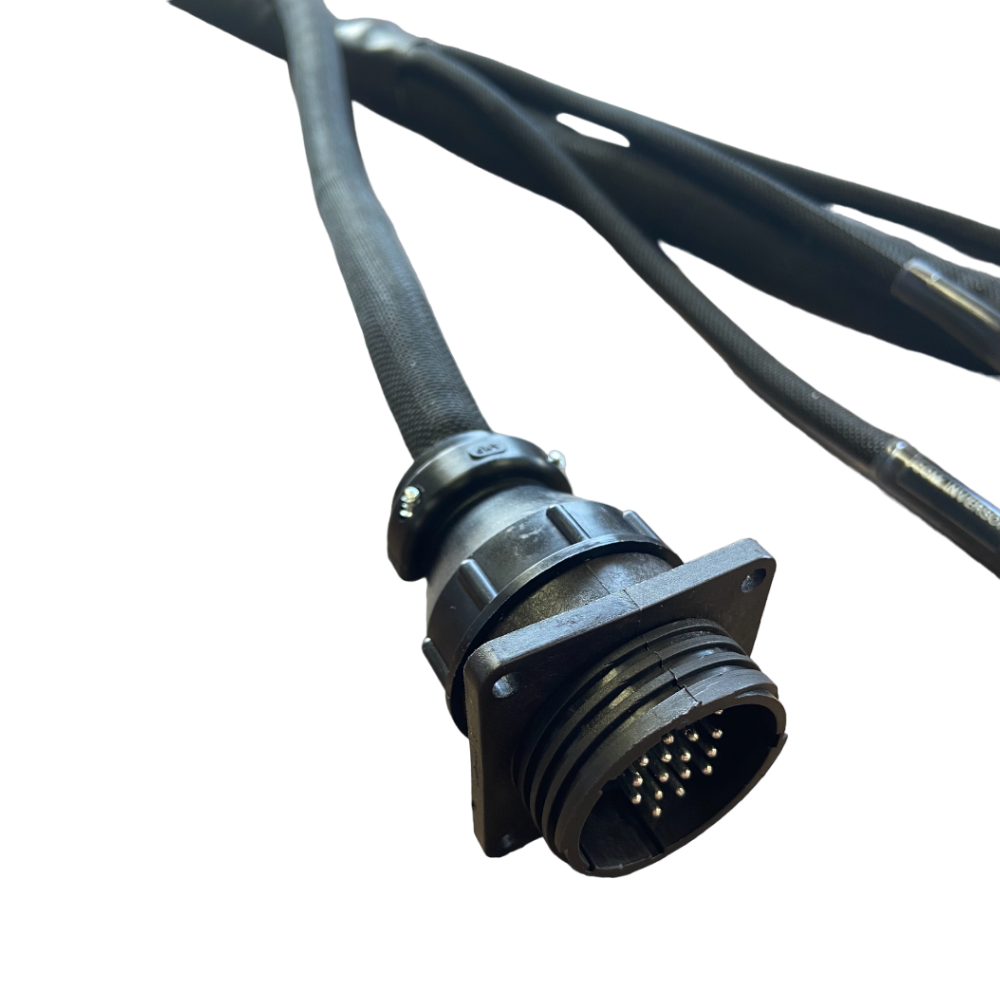

• Conector CPC A (motor/inversor)
• Conector CPC B (traseiro)
• Conector Extra

IMPORTANTE: Verificar manual para comprimentos específicos de cada seção do chicote.

PARA OUTROS MODELOS DE INVERSORES consulte compatibilidade.

AVISO: Esse chicote não contém ligações de potência e alta tensão entre os dispositivos.

• ALIMENTAÇÃO
• Terminais olhais para Bateria 12V
• Alimentação do Pós-Chave (Relé e Fusível)

• BATERIA E DISPOSITIVOS PERIFÉRICOS:
• Inversor de frequência
• Sinal de habilitação

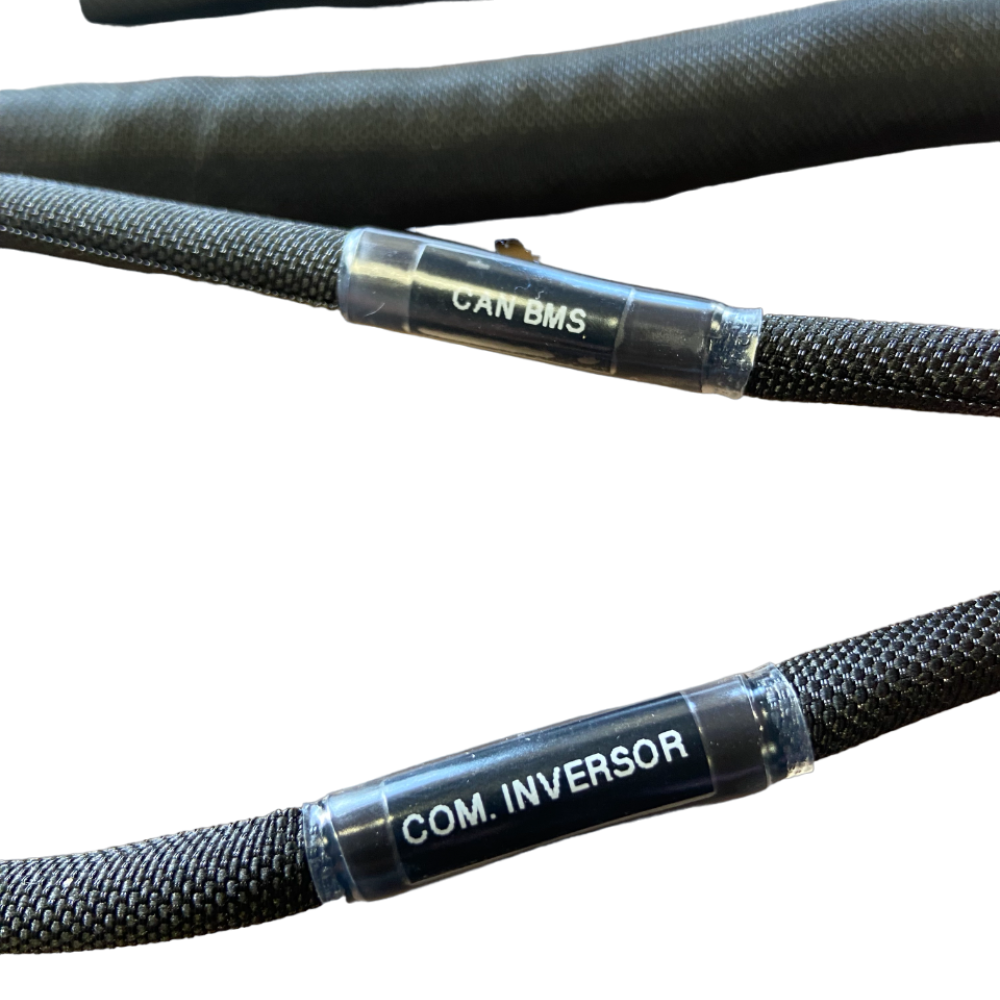

• Rede CAN (controle e monitoramento)
• Comunicação RS232 para parametrização (espera)
• BMS:
• Acionamento/Alimentação BMS (Relé e Fusível)
• Rede CAN (controle e monitoramento)
• Conversor DC DC
• Acionamento do conversor DC/DC
• Sinal para PDU
• Acionamento da contatora do Positivo de alta tensão
• Acionamento da contatora do Negativo/Pré-carga de alta tensão

• CONTROLE DO VEÍCULO
• Entrada do sensor de Pedal do acelerador (TPS)
• Entrada de Velocidade do veículo (Hall)
• Entrada do Botão Frente/Ré
• Entrada extra

• ARREFECIMENTO:
• Entrada de Temperatura do motor
• Acionamento da Bomba D'Água (Relé e Fusível)
• Acionamento do Eletroventilador

• SISTEMA DE FREIO
• Entrada de Pressão do freio ou Pressão de vácuo
• Acionamento da Bomba de vácuo

• SINALIZAÇÃO
• Acionamento da Luz de freio (Relé e Fusível)
• Acionamento da Luz de Ré (Relé e Fusível)

• OUTRAS FUNÇÕES:
• Possibilidade de expansão para mais funções com a FT550 adquirindo kit conector (7360)

• O chicote possui grande parte das conexões, para adaptação em maior quantidade de projetos, ele conta com o conector de entradas extras que permite customização através de ligação de outros sensores ou botões. O chicote também acompanha as contra-peças dos conectores circulares dianteiro e traseiro com fios e terminais já conectados para garantir a maior facilidade ao finalizar a instalação.


• Para veículos com motores traseiros, possuímos outro modelo de chicote, com dimensões ajustadas para esse tipo de veículo, contendo as mesmas conexões e características.

• 1 CHICOTE FT450 FTE UNIVERSAL (modelos DIANTEIRO ou TRASEIRO)
• 1 manual do usuário
• 1 Contra-Peça do conector de entradas extras
• 2 Chicotes CPC base para finalização da instalação conforme aplicação

• Peso total: 11 kg
• Dimensão total: 46 x 34 x 19mm (CxLxA)

• 90 dias
