Conector de Recarga Tipo 2
SKU:
7539
- €119,00
- €119,00
- Unit price
- per
Couldn't load pickup availability
Description
x-

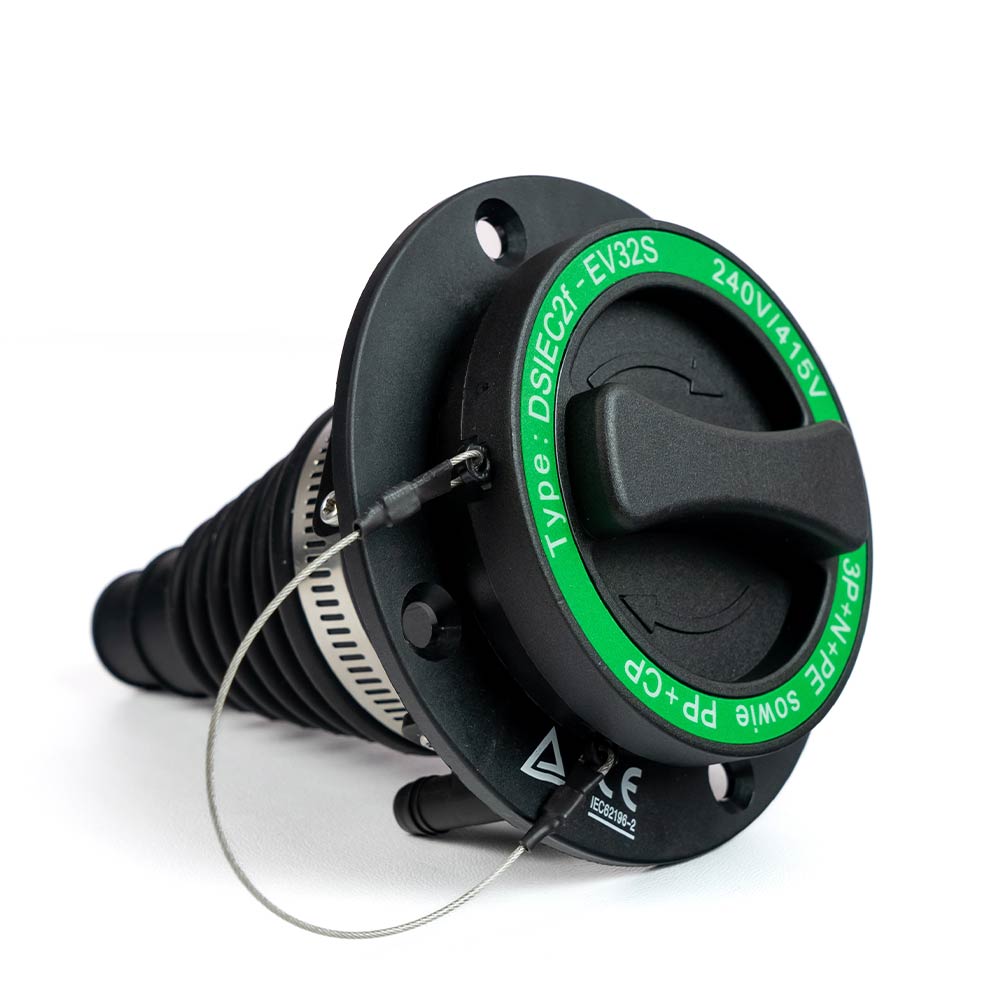

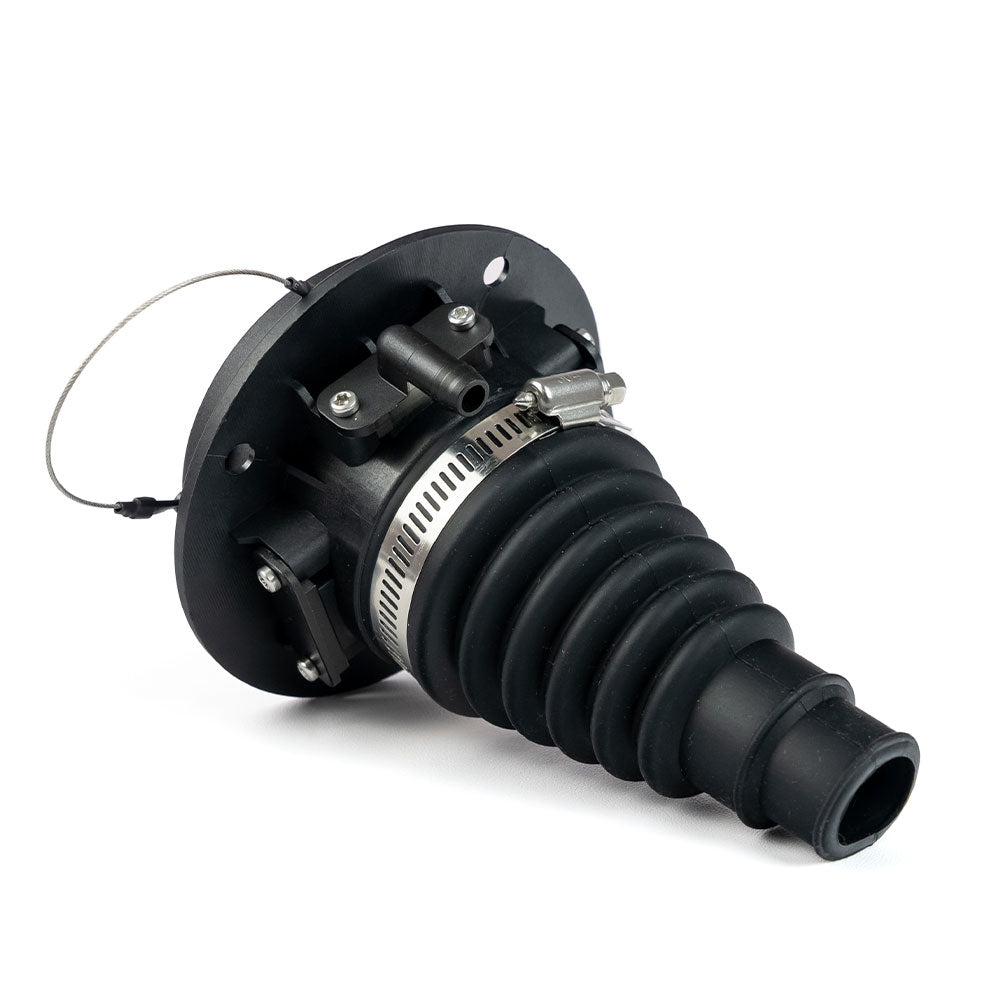

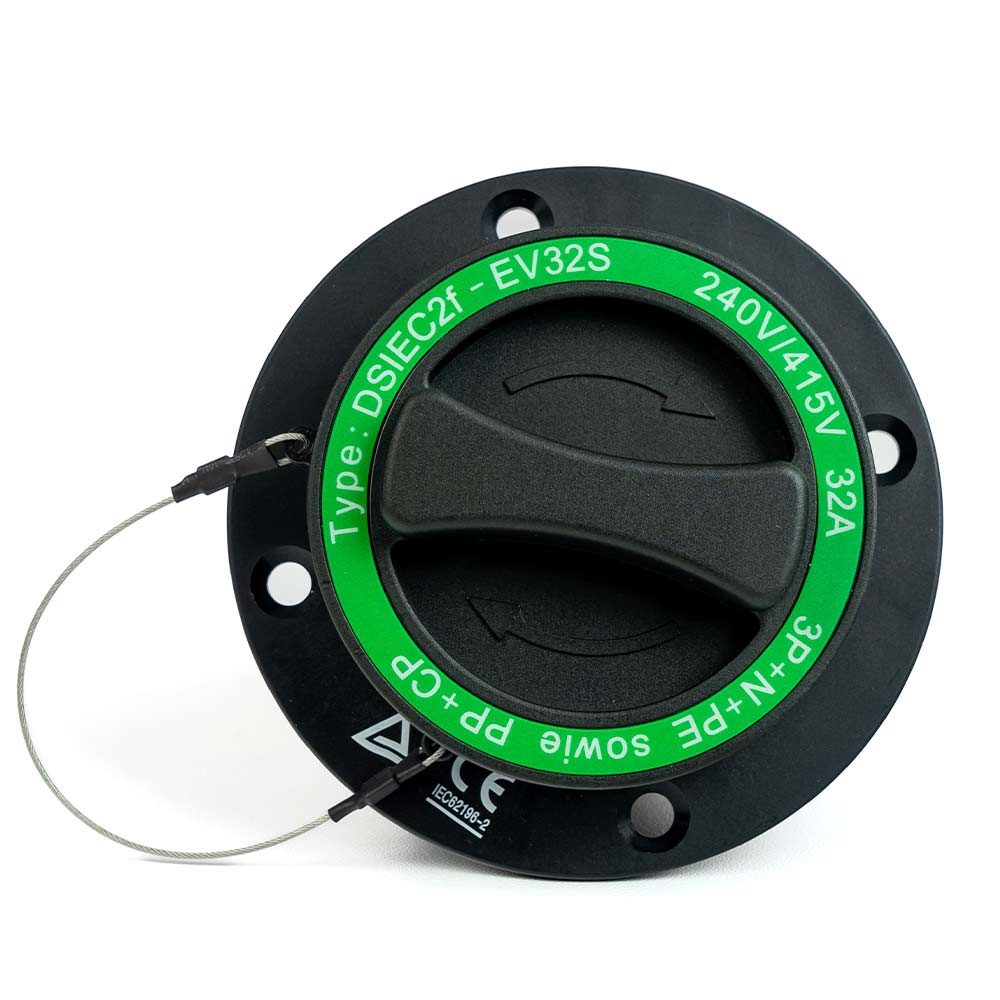

Conector TIPO 2 (IEC 62196-2) para recarga de veículos elétricos.
Prazo do fabricante 8 semanas.
-
Link 1
DESCRIÇÃO:
O conector TIPO 2 (IEC 62196-2), também conhecido como conector Mennekes, é utilizado para recarga de veículos elétricos. Este conector de 32 A suporta recargas AC de até 22 kW e possui tampa de proteção conferindo grau de proteção de resistência a poeira e água (IP54) e é de fácil montagem através dos terminais para fixação dos cabos localizados na parte traseira.
Este modelo possui TRAVA que impossibilita que a tomada seja retirada acidentalmente durante o processo de recarga, trazendo assim mais segurança na operação.
Especificações (Conector Tipo 2):
- Capacidade de corrente: 32A
- Tensão: 240/415V
- Máxima capacidade de recarga: 22kW
- Possui 2 alojamentos para LEDs de status
- 4 alojamentos para fixação da trava
- Com tampa frontal
- Temperatura de operação: -40°C a +125°C
- Índice de proteção: IP44
- Classificação do material: UL94 V-0
- Requisitos para instalação:
- Alicate para crimpagem de terminais tubulares
- Chave de fenda
- Chave torx
- L1, L2, L3, N e PE: Utilizar fios de 6mm2
- CP e PP: Utilizar fios de 0,75 mm2
- Capacidade de corrente: 32A
- Tensão: 240/415V
- Máxima capacidade de recarga: 22kW
- Possui 2 alojamentos para LEDs de status
- 4 alojamentos para fixação da trava
- Com tampa frontal
- Temperatura de operação: -40°C a +125°C
- Índice de proteção: IP44
- Classificação do material: UL94 V-0
- Requisitos para instalação:
- Alicate para crimpagem de terminais tubulares
- Chave de fenda
- Chave torx
- L1, L2, L3, N e PE: Utilizar fios de 6mm2
- CP e PP: Utilizar fios de 0,75 mm2

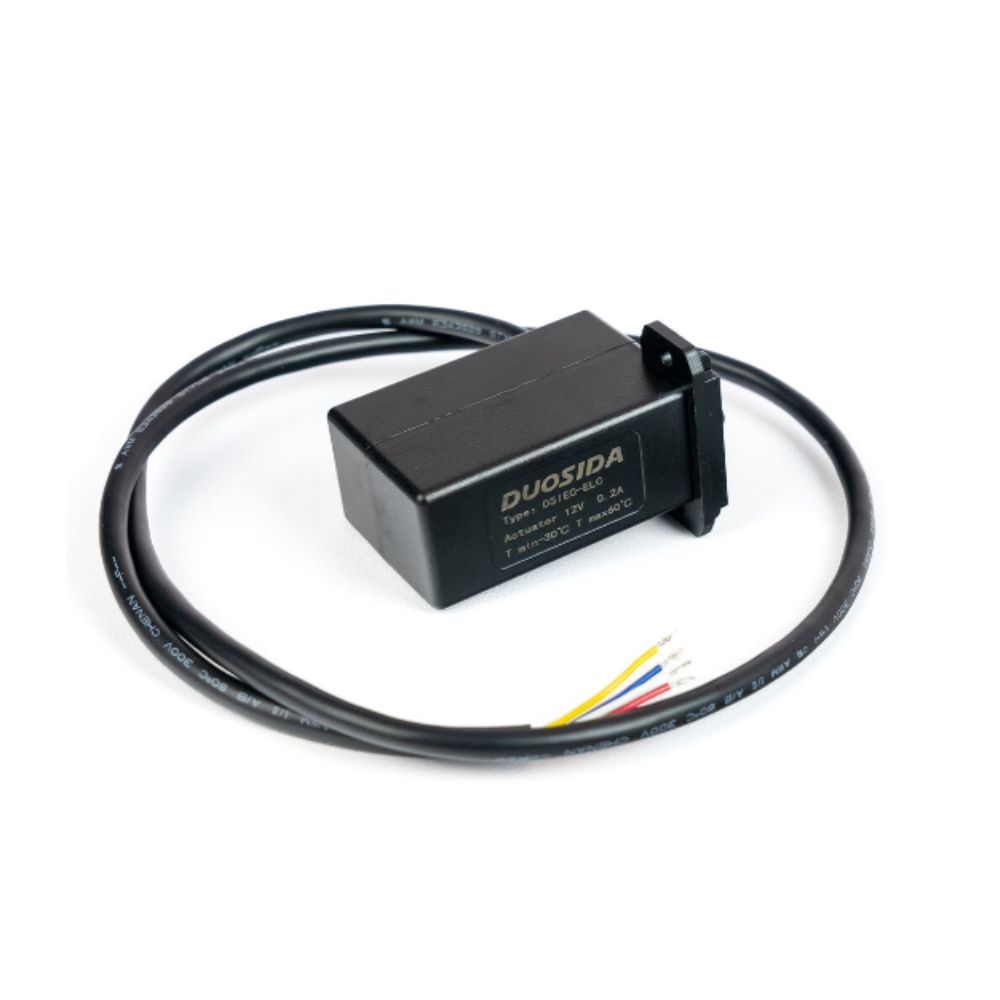

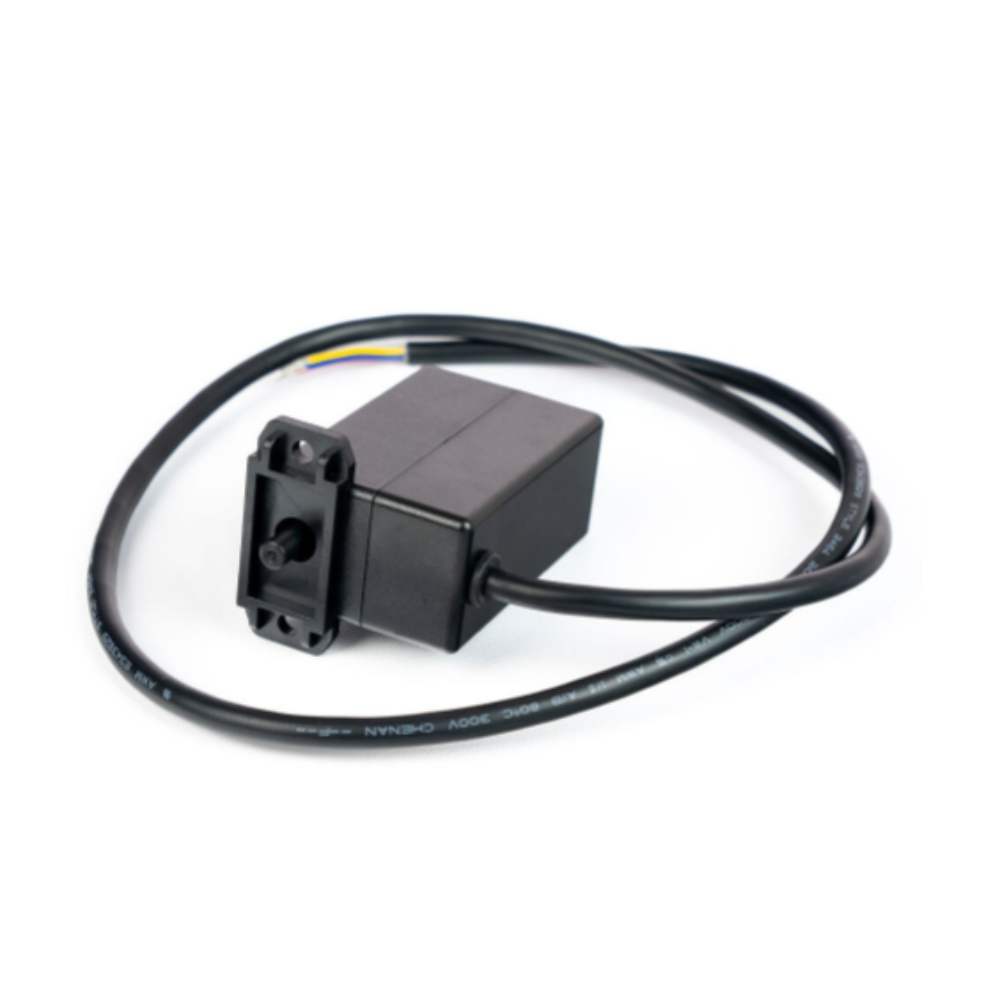

Especificações (Trava para Conector Tipo 2):
- Trava para uso vertical em conjunto com conector do Tipo 2
- Características mecânicas
- Temperatura de operação: -30°C a +50°C
- Ciclos de operação: 20000 ciclos
- Classificação do material: UL94 HB
- Índice de proteção: IP55
- Características elétricas
- Tensão de operação: 12V
- Corrente de acionamento: 0,2A
- Corrente máxima: 3A
- Classe de isolação: B
- Ligações elétricas:
- Fio vermelho: 12V da bateria
- Fio azul: 0V (acionamento) - Ligar na saída azul/cinza da VCU
- Fio amarelo: 0V da bateria (contato auxiliar de feedback de acionamento)
- Fio branco: Ligar na entrada Branca da VCU FuelTech (configurada com pull-up)
- Dimensões:
- 36 x 24,5 x 63 mm (C x L x A)
Perguntas frequentes:
- A utilização da trava é fundamental para aumentar a segurança do sistema do veículo, garantindo que o Plug de recarga só seja liberado após a interrupção da recarga. As VCUs FuelTech possuem gerenciamento completo do processo de recarga, garantindo a conversação entre a bateria e o carregador de bordo, bem como gerenciando o travamento e liberação do Plug e monitorando todos os dados dessa fase, como taxa de recarga e autonomia e temperatura da bateria.
- Além dos pinos de recarga, o conector do Tipo 2 possui pinos de comunicação que informam à bateria do veículo (BMS) quando o plugue foi conectado, e também informa ao carregador de bordo (OBC) quanto ele pode iniciar a carga. Todo esse protocolo e comunicação é gerenciado pela VCU, garantindo assim segurança aos componentes do veículo e ao usuário.
Conteúdo:
- 1 CONECTOR DE RECARGA TIPO 2
- 1 TRAVA PARA CONECTOR DE RECARGA TIPO 2
Peso e dimensão:
- Peso total: Peso: 680 g
- Dimensão total: 240 x 330 x 150 mm (LxCxA)
Garantia:
- 90 dias
Tem perguntas sobre como esse produto se adapta ao seu projeto? Entre em contato com a nossa equipe de especialistas e esclareça todas as suas dúvidas.
