Trava para Conector de Recarga Tipo 2

• Descrição
• Downloads

• Trava para uso vertical em conjunto com conector do Tipo 2

• Link 1




DESCRIÇÃO:

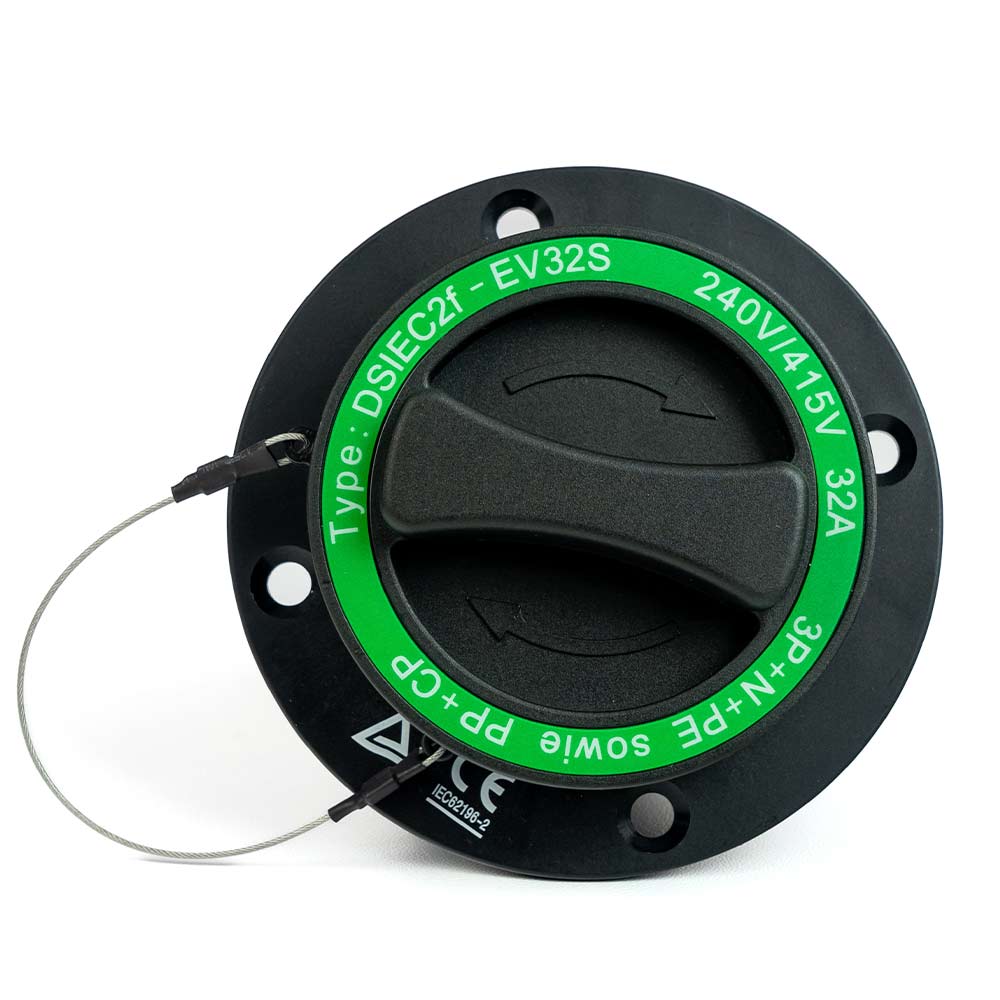

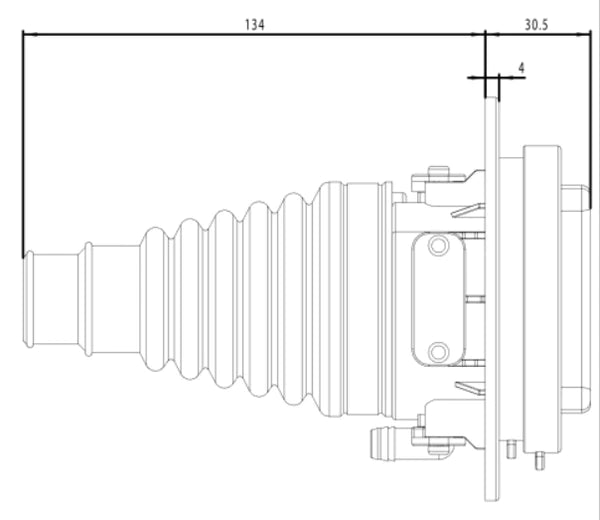

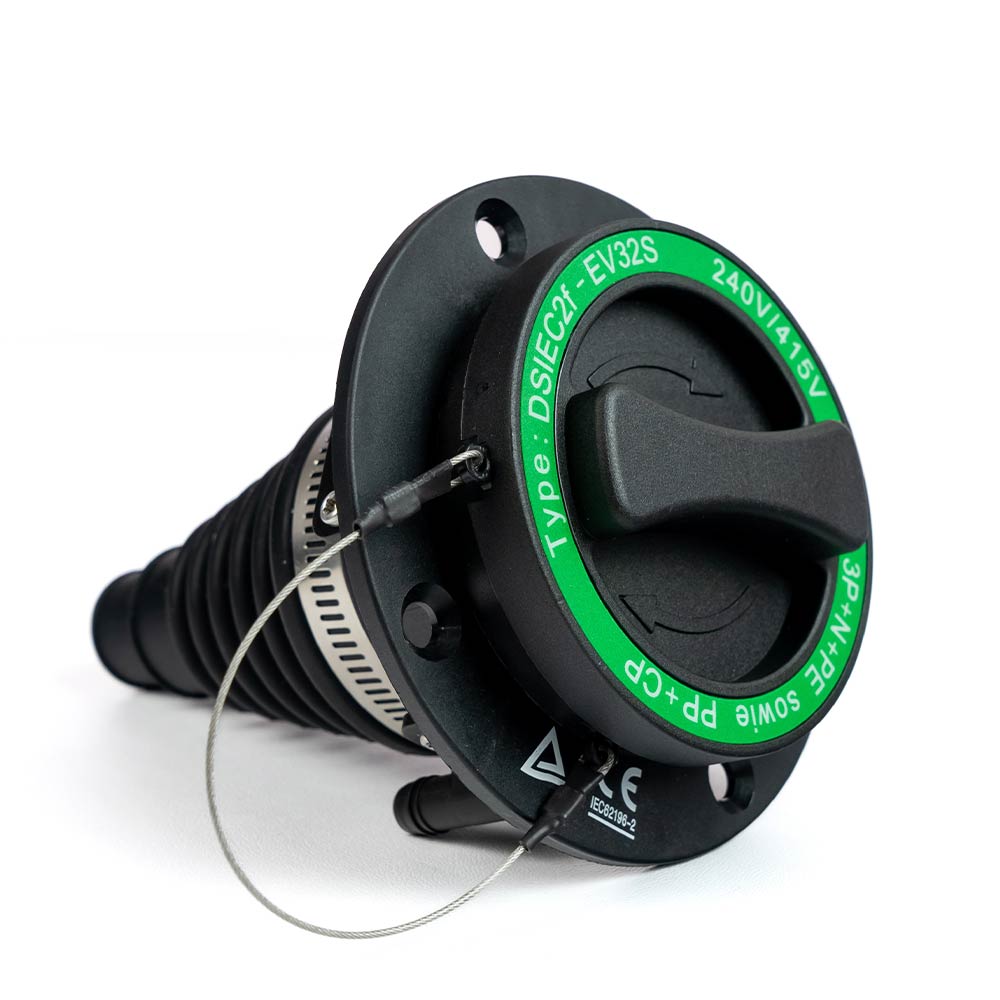

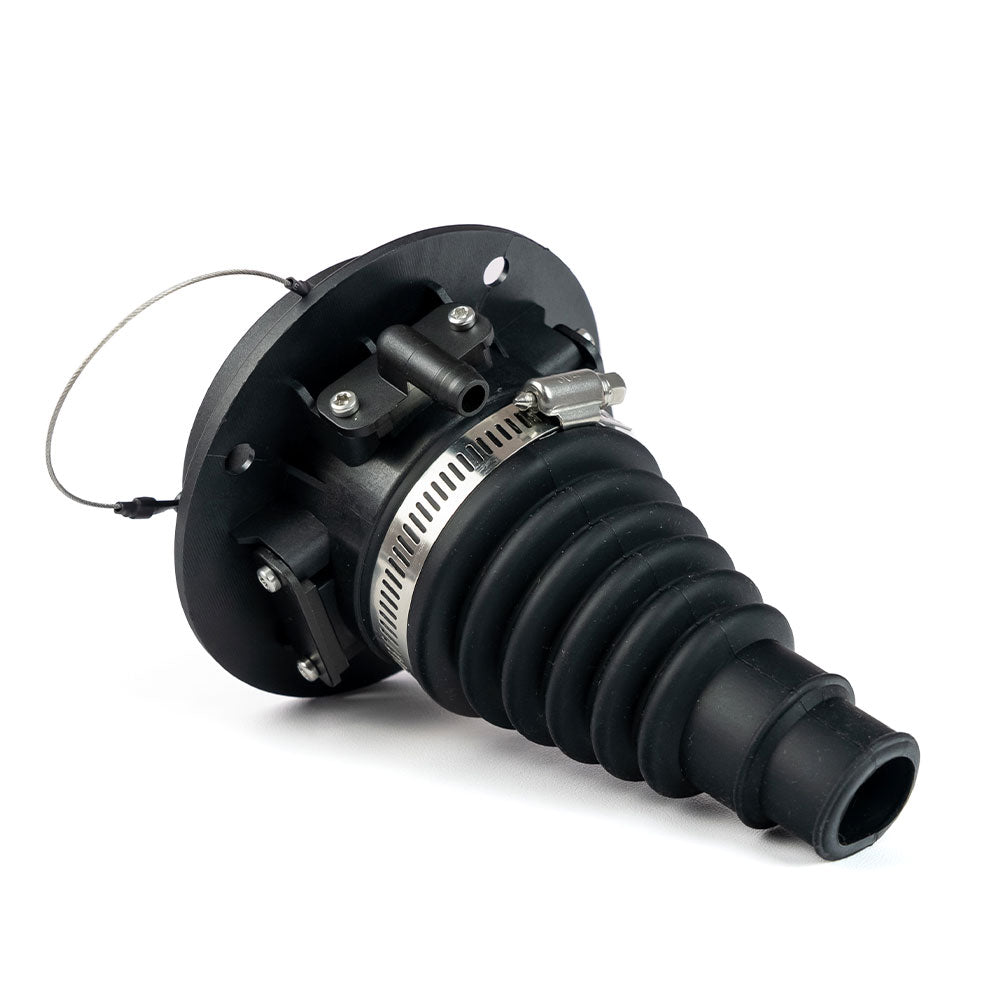

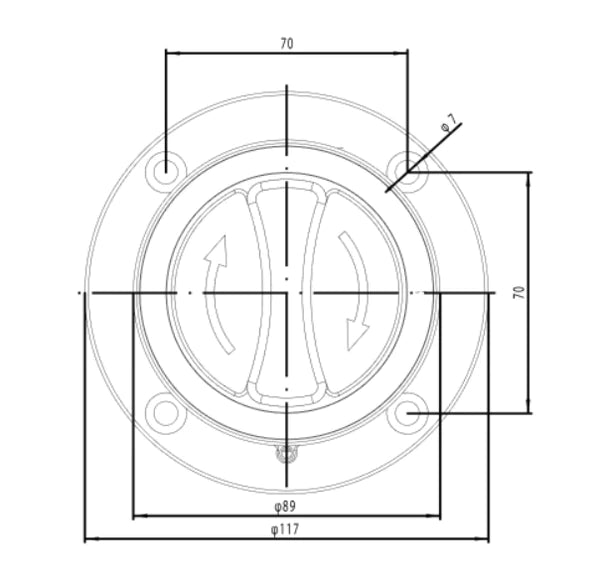

Especificações (Conector Tipo 2):

• Capacidade de corrente: 32A
• Tensão: 240/415V
• Máxima capacidade de recarga: 22kW
• Possui 2 alojamentos para LEDs de status
• 4 alojamentos para fixação da trava
• Com tampa frontal
• Temperatura de operação: -40°C a +125°C
• Índice de proteção: IP44
• Classificação do material: UL94 V-0
• Requisitos para instalação:
• Alicate para crimpagem de terminais tubulares
• Chave de fenda
• Chave torx
• L1, L2, L3, N e PE: Utilizar fios de 6mm2
• CP e PP: Utilizar fios de 0,75 mm2

• idade de corrente: 32A
• Tensão: 240/415V
• Máxima capacidade de recarga: 22kW
• Possui 2 alojamentos para LEDs de status
• 4 alojamentos para fixação da trava
• Com tampa frontal
• Temperatura de operação: -40°C a +125°C
• Índice de proteção: IP44
• Classificação do material: UL94 V-0
• Requisitos para instalação:
• Alicate para crimpagem de terminais tubulares
• Chave de fenda
• Chave torx
• L1, L2, L3, N e PE: Utilizar fios de 6mm2
• CP e PP: Utilizar fios de 0,75 mm2

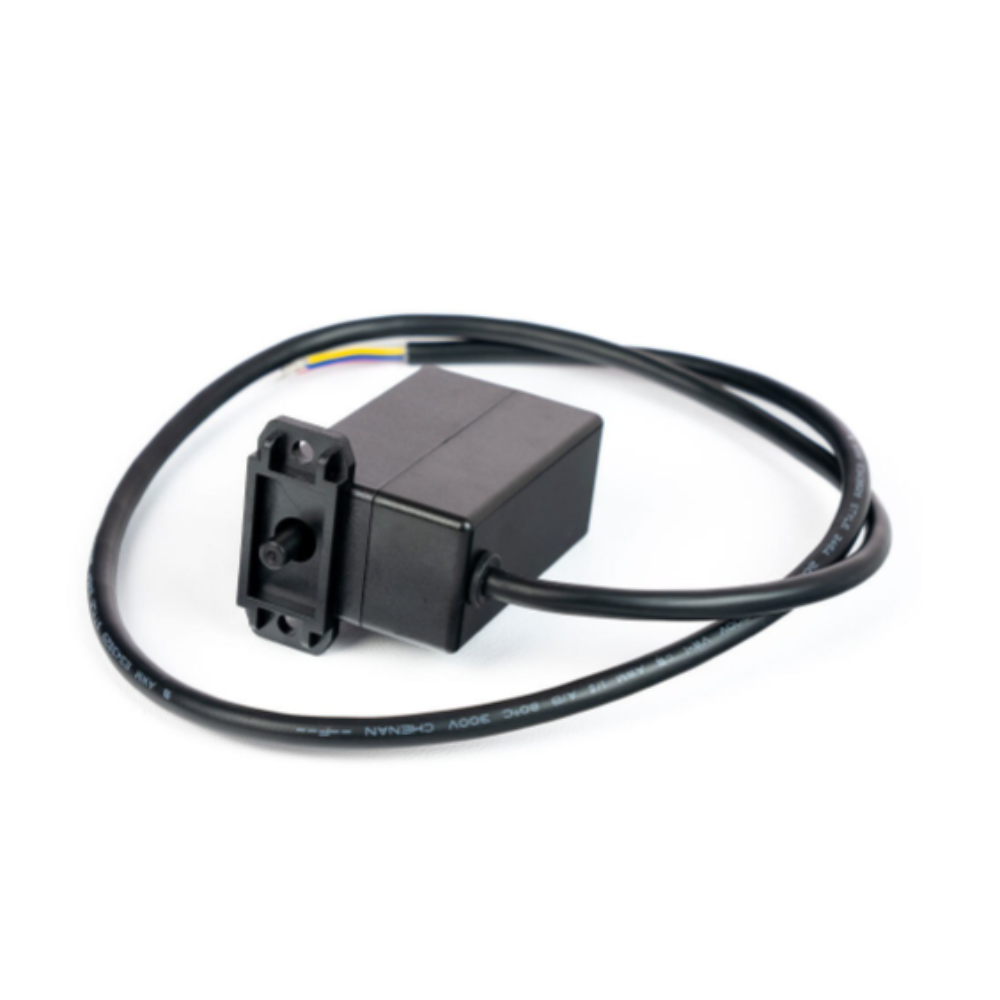

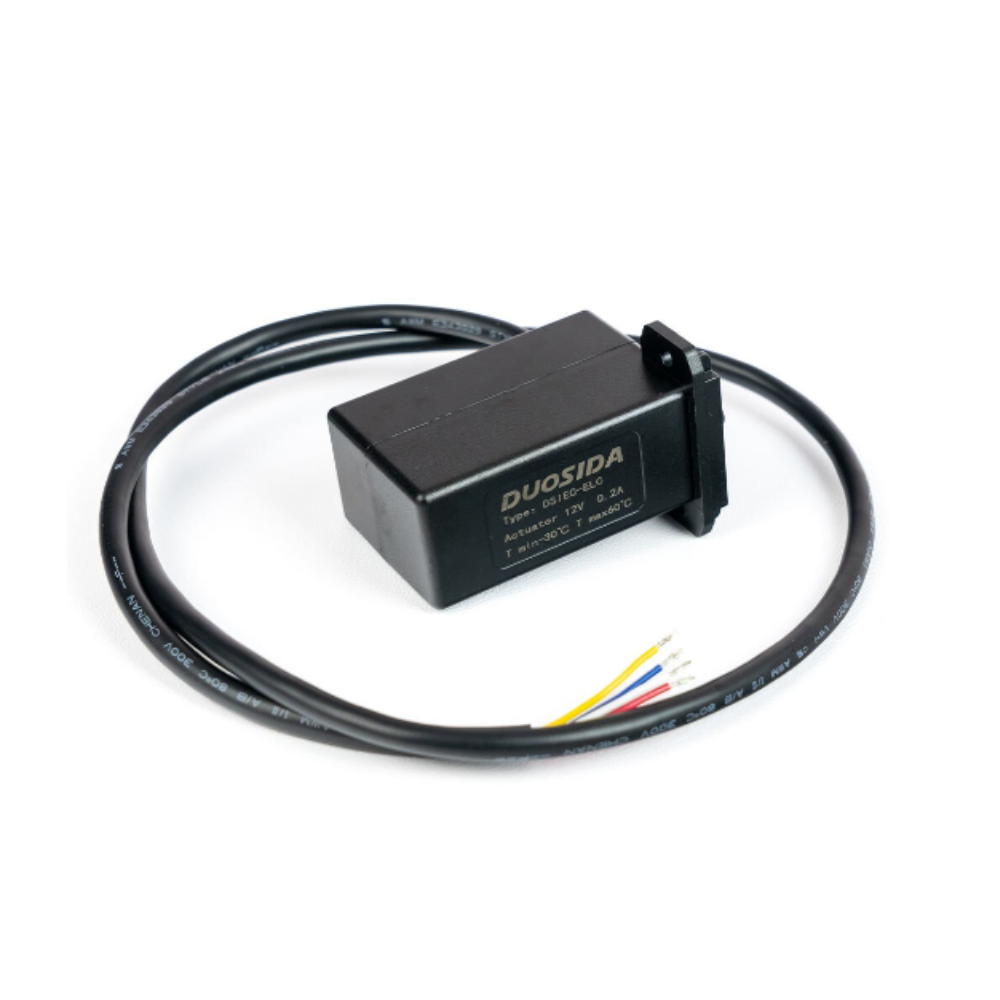

Especificações (Trava para Conector Tipo 2):

• Trava para uso vertical em conjunto com conector do Tipo 2
• Características mecânicas
• Temperatura de operação: -30°C a +50°C
• Ciclos de operação: 20000 ciclos
• Classificação do material: UL94 HB
• Índice de proteção: IP55
• Características elétricas
• Tensão de operação: 12V
• Corrente de acionamento: 0,2A
• Corrente máxima: 3A
• Classe de isolação: B
• Ligações elétricas:
• Fio vermelho: 12V da bateria
• Fio azul: 0V (acionamento) - Ligar na saída azul/cinza da VCU
• Fio amarelo: 0V da bateria (contato auxiliar de feedback de acionamento)
• Fio branco: Ligar na entrada Branca da VCU FuelTech (configurada com pull-up)
• Dimensões:
• 36 x 24,5 x 63 mm (C x L x A)




Este modelo possui TRAVA que impossibilita que a tomada seja retirada acidentalmente durante o processo de recarga, trazendo assim mais segurança na operação.

Perguntas frequentes:

• A utilização da trava é fundamental para aumentar a segurança do sistema do veículo, garantindo que o Plug de recarga só seja liberado após a interrupção da recarga. As VCUs FuelTech possuem gerenciamento completo do processo de recarga, garantindo a conversação entre a bateria e o carregador de bordo, bem como gerenciando o travamento e liberação do Plug e monitorando todos os dados dessa fase, como taxa de recarga e autonomia e temperatura da bateria.

• Além dos pinos de recarga, o conector do Tipo 2 possui pinos de comunicação que informam à bateria do veículo (BMS) quando o plugue foi conectado, e também informa ao carregador de bordo (OBC) quanto ele pode iniciar a carga. Todo esse protocolo e comunicação é gerenciado pela VCU, garantindo assim segurança aos componentes do veículo e ao usuário.

Conteúdo:

• 1 CONECTOR DE RECARGA TIPO 2
• 1 TRAVA PARA CONECTOR DE RECARGA TIPO 2

Peso e dimensão:

• Peso total: Peso: 680 g
• Dimensão total: 240 x 330 x 150 mm (LxCxA)

Garantia:

• 90 dias

Tem perguntas sobre como esse produto se adapta ao seu projeto? Entre em contato com a nossa equipe de especialistas e esclareça todas as suas dúvidas.
