Wastegate Eletrônica

Description

• Downloads

• A evolução do controle de pressão de turbo!


  HYPERGATE45: A eWG45, combinada com uma ECU FuelTech, é a solução custo/benefício de 45mm das válvulas de alívio eletrônicas.

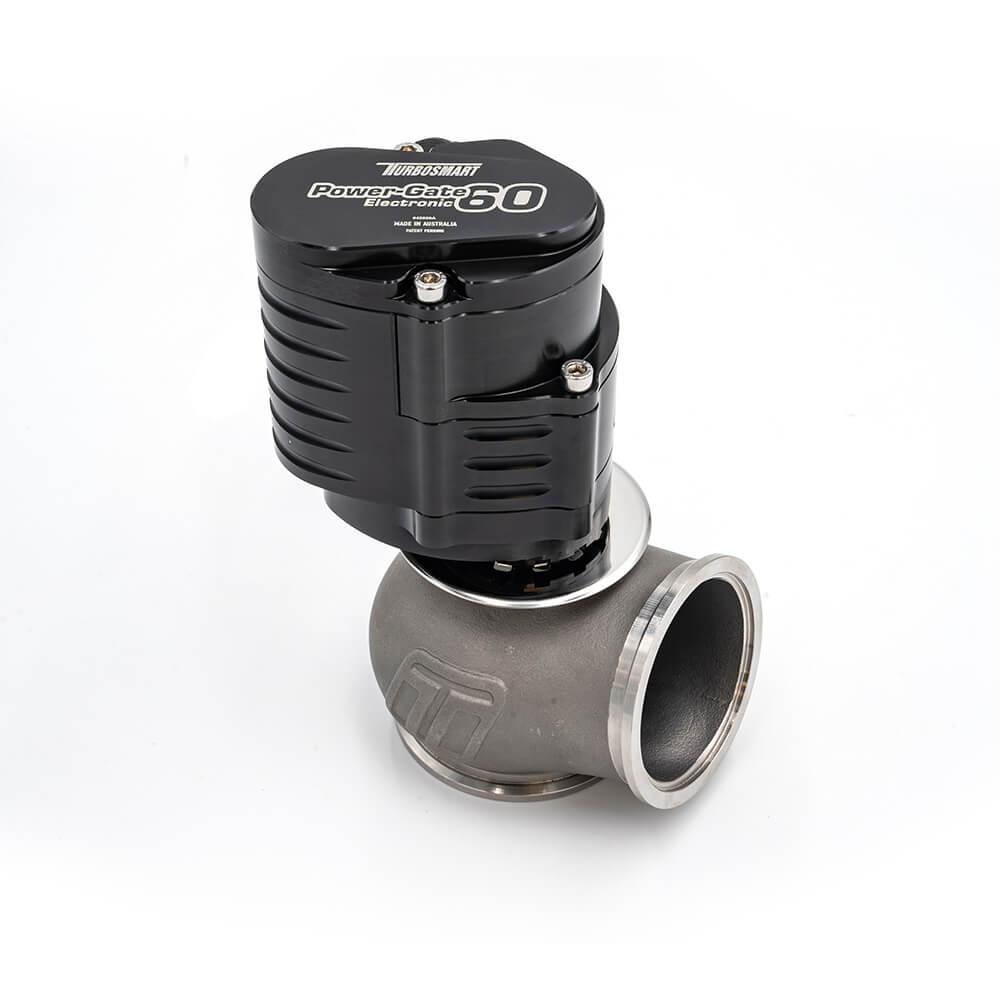

  POWERGATE60: A eWG60, combinada com uma ECU FuelTech, é a solução efetiva para válvulas de alívio eletrônicas de alta performance, com 60mm de diâmetro e alto fluxo.

  Compatível com os módulos (FT500 / FT500LITE / FT550 / FT550LITE / FT600) da linha PowerFT.




•  Manual e-Gate
   Manual Wastegate Eletrônica Hypergate 45
   Manual Wastegate Eletrônica Powergate 60

Descrição

O avanço tecnológico no mundo automotivo vem se destacando pelo aumento progressivo da eletrônica embarcada, esta é uma realidade nos carros de rua e competição. Uma das novidades recentes se tratando de eletrônica embarcada é a substituição do sistema pneumático responsável pelo acionamento da válvula de alívio (wastegate) por um sistema eletrônico com atuador elétrico. A renomada TURBOSMART, desenvolveu uma linha de wastegate eletrônicas que permitem um controle preciso da pressão no coletor de admissão eliminando uma série de componentes necessários no sistema pneumático, que vão desde mangueiras e molas, até cilindro de CO2.

Além da precisão, instalação e ajustes simplificados, a wastegate eletrônica elimina limitações existentes no do sistema pneumático tradicional, como a necessidade de sensor de pressão na cabeça da válvula, e a existência de uma pressão mínima relacionada à mola da wastegate. Se a geometria do coletor permitir, o boost pode ser definido de zero à “tudo que dá”, diretamente pela tela da sua ECU FuelTech (FT500 / FT500LITE / FT550 / FT550LITE / FT600) através do laptop, utilizando o FTManager.

• Alto fluxo
• Alta durabilidade
• Resistência a fadiga
• Controle completamente eletrônico (mais precisão no controle)
• Maior capacidade de customização do uso
• Refrigerada à água (líquido de arrefecimento)
• Abraçadeiras V-band incluso
• Resistência térmica para suportar as altas temperaturas





Especificações

• Controle com precisão

Um novo patamar de controle da válvula de alívio é alcançado com as válvulas de alívio (Wastegate) Eletrônicas da TurboSmart, com uma vasta gama de ajustes e controles que podem ser definidos para controlar de forma absoluta e rápida a válvula. Aprimorando o controle de pressão da turbina com segurança e simplicidade.

• Ajustes fáceis

O projeto da válvula eletrônica tem como objetivo alcançar a máxima capacidade de ajuste, eliminando a “pressão mínima” com a eliminação do sistema de mola, é possível alcançar o ajuste ideal para o motor e regime de utilização. Combinada com o Controle de Wastegate Eletrônica, disponível para FT500, FT500LITE, FT550, FT550LITE e FT600, torna o controle de pressão de turbo rápido e preciso.

• Atualizações e manutenções

Devido à sua construção modular, as novas válvulas eletrônicas permitem serviço de manutenção e reparo, assim como possíveis atualizações e melhorias. Os componentes foram testados em mais de um milhão de ciclos, garantindo a confiança e durabilidade do equipamento.

• Fluxo e eficiência térmica

As válvulas contam com um sistema de resfriamento que garante a temperatura ideal de funcionamento e evitam o desgaste prematuro dos componentes internos.



Ligações elétricas

	Cor	Descrição
Fio solto	Vermelho	atuador em direção 0% de abertura (fechamento total)
	Preto	atuador em direção 100%  de abertura (abertura total)
Cabo multivias	Vermelho	5V
	Black	Terra de sensor
	Branco	Sinal de posição 0-5V
	Azul	Não utilizado







Recursos

• Sistema de arrefecimento com conexões 1/8 NPT
• Sensor de temperatura integrado
• Sensor de posição da válvula integrado
• Abraçadeiras V-Band (incluso)
• Guia de válvula de titânio (Nitronic 60)
• Corpo em aço inoxidável (347 SS de alta temperatura)
• Fluxo aprimorado e testado em (CFD: fluidodinâmica computacional) e bancada
• Posição do atuador ajustável


Perguntas Frequentes

• A Wastegate Turbosmart vai servir no meu flange?

Sim, se você usa flange compatível com as válvulas de alívio TurboSmart de geração V, a nova E-gate vai servir perfeitamente, com a mesma montagem e orientação do flange. A carcaça do atuador elétrico é diferente das válvulas de acionamento pneumático, então é preciso verificar se há espaço no cofre do motor para a carcaça do atuador.

• Quão rápida é a Wastegate eletrônica da TurboSmart?

Muito rápida, 72mm por segundo, curso total pode ocorrer em 290ms.

• Que opções de mola eu posso usar?

Só uma opção: nenhuma. A eWG da TurboSmart é completamente ajustável sem a necessidade de mola. Podendo atuar sobre a pressão (boost) mesmo que com contra-pressão alta, e faz isso sem nenhuma mola. Nada para substituir, nunca. Conta também com um sistema chamado “zero-back-drive” de redução do consumo de energia elétrica.

• Posso usar uma eWG ao invés do meu sistema de ar comprimido (CO2)?

Sim você pode, de fato esta seria uma das situações em que a eWG seria ideal. Sem precisar de cilindro de pressão (garrafa), as linhas de ar e os solenoides (ou bicos injetores), substituindo tudo pela wastegate eletrônica.

• O que eu preciso para controlar a eWG?

Uma ECU FuelTech da linha PowerFT (FT500 / FT500LITE / FT550 / FT550LITE / FT600), um FT Dual Power Driver, uma entrada disponível (duas entradas se desejar ler a temperatura da eWG - recomendado) e duas saídas amarelas. A FuelTech permite auto-calibração e malha fechada da pressão, tornando o processo muito prático e fácil.

• Eu posso girar a carcaça em relação ao flange?

Sim, o modo de construção modular da eWG permite girar livremente a carcaça em relação ao flange, aumentando as possibilidades de compatibilidade com o espaço disponível no cofre do motor.



Requisitos para instalação

HYPERGATE45:

• FT Dual Power Driver (ou outro dispositivo de meia ponte H)
• Tubo de entrada 1,875” (47,63mm) de diâmetro externo
• Tubo de saída 1,75” (44,45mm) de diâmetro externo
• Conexão da água de arrefecimento de 6mm (conexão 4AN recomendada)
• Da ECU:
  • Duas entradas (posição e temperatura, sendo a primeira obrigatória e a segunda opcional)
  • Duas saídas amarelas



POWERGATE60:

• FT Dual Power Driver (ou outro dispositivo de meia ponte H)
• Tubo de entrada 2,5” (63,5mm) de diâmetro externo
• Tubo de saída 2,5” (63,5mm) de diâmetro externo
• Conexão da água de arrefecimento de 6mm (conexão 4AN recomendada)
• Da ECU:
  • Duas entradas (posição e temperatura, sendo a primeira obrigatória e a segunda opcional)
  • Duas saídas amarelas



 Dimensões: 21,60 x 17,15 x 13,33 centímetros (C x L x A)

 Peso: Produto: 3,060 kg / Wastegate: 1,840kg

 Conteúdo da embalagem:

(1) Válvula de alívio eletrônica

(1) sede de válvula

(1) abraçadeira V-band para entrada

(1) abraçadeira V-band para saída

(1) ferramenta para colar da válvula

Adesivo TurboSmart

Cartão de instruções



Garantia
