Cargador de Bordo 110V - 3,3kW
SKU:
9426
- €1.290,00
- €1.290,00
- Precio unitario
- por
No se pudo cargar la disponibilidad de recogida
Descripción
x-

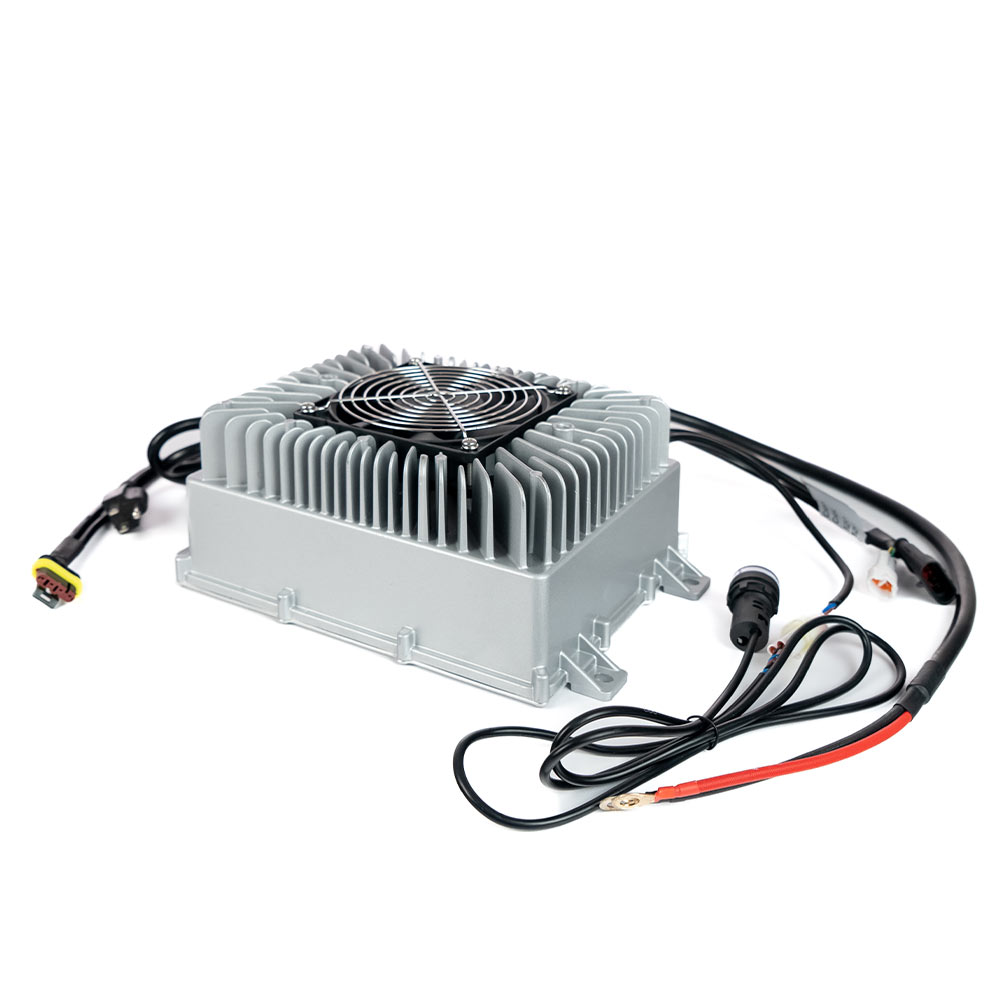

Cargador de bordo (OBC) de 3,3 kW para baterías de 110V (de 96V a 132V).
Prazo do fabricante 8 semanas.
-
Enlace 1
DESCRIPCIÓN:
O modelo para 96-132V con capacidad de carga de 3,3kW y é adecuado para uso en conjunto com o Powertrain FTE WEG 43 y CONVERSOR DC-DC 110V - 500W.
O carregador de bordo (OBC) é o responsável por convertidor a corrente alternada procedente de das estações de recarga em corrente contínua para as baterias de tração.
El OBC controla la tensión y la corriente eléctrica para que la recarga ocorra de forma segura garantizando así la vida útil de la batería. Ele também é responsável pela comunicação entre a bateria do veículo (BMS) ea estação de recarga, liberando ou bloqueando o em casos de falha.
O equipo possui proteção com recuperação automática por superaquecimento, sobretensión, subtensión, circuito corto, sobre corriente entre salidas. Além de contar con comentarios de funcionamiento a través de das lámparas de indicación de estado y tipo de falla, facilitando o proceso de instalación y diagnóstico.
Especificaciones: *Características informadas por el fabricante.
- Tensión de entrada: 90-264VAC~ (40-70Hz)
- Corriente de entrada: ≤16A
- Potencia de salida: 3,3kW
- Tensión nominal de salida: 96VDC
- Tensión máxima de salida: 132VDC
- Corriente máxima de salida: 32A
- Eficiencia: ≥93%
- Factor de potencia: ≥0,98
- Comunicación CAN (baud rate): 125, 250, 500 Kbps
- Temperatura de funcionamiento: -35°C a 85°C
- Funciones de protección Sim, con rearme automático
- Dimensiones: 294 x 210 x 111 (L x C x A)
- Peso: 5,8 kg
- Grado de protección: IP67

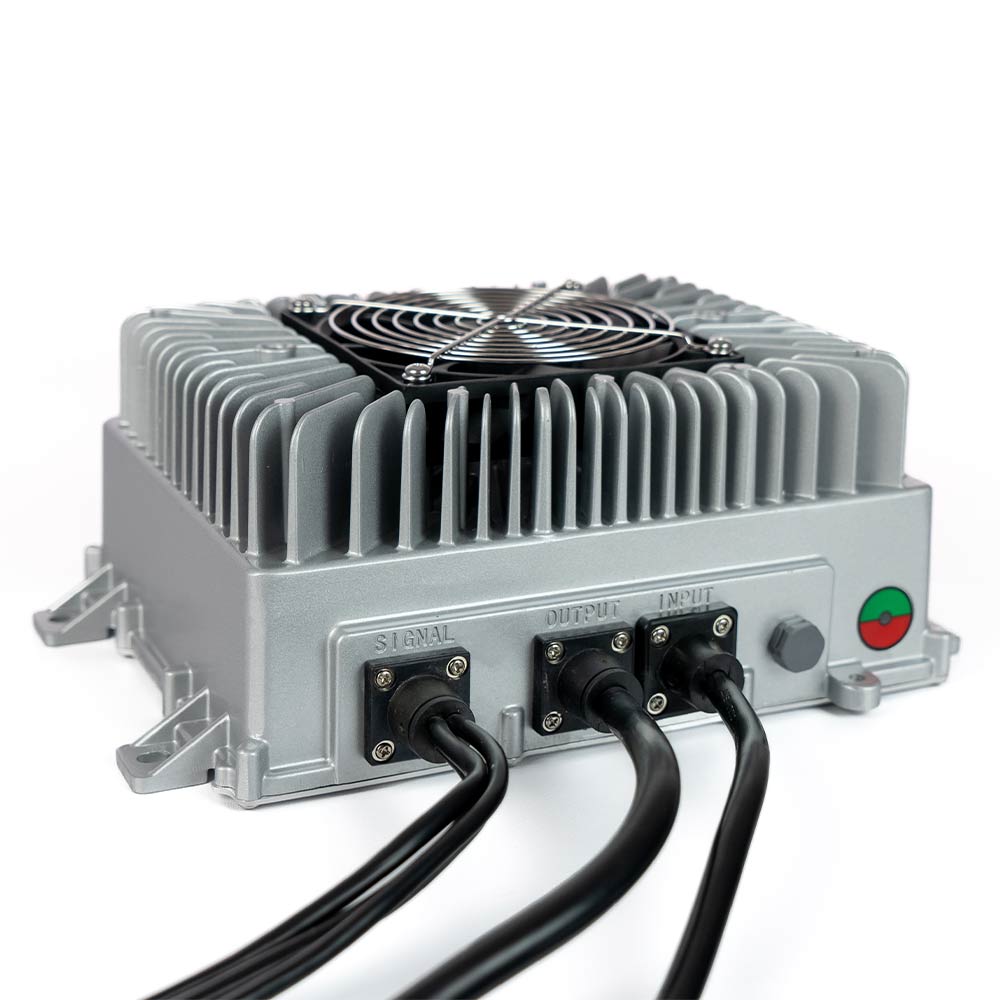

Ligações eléctricas:
- Entrada AC (3x2,5mm 2 )
- Marrón/Vermelho: Fase
- azul: neutro
- Amarelo/Verde: Tierra

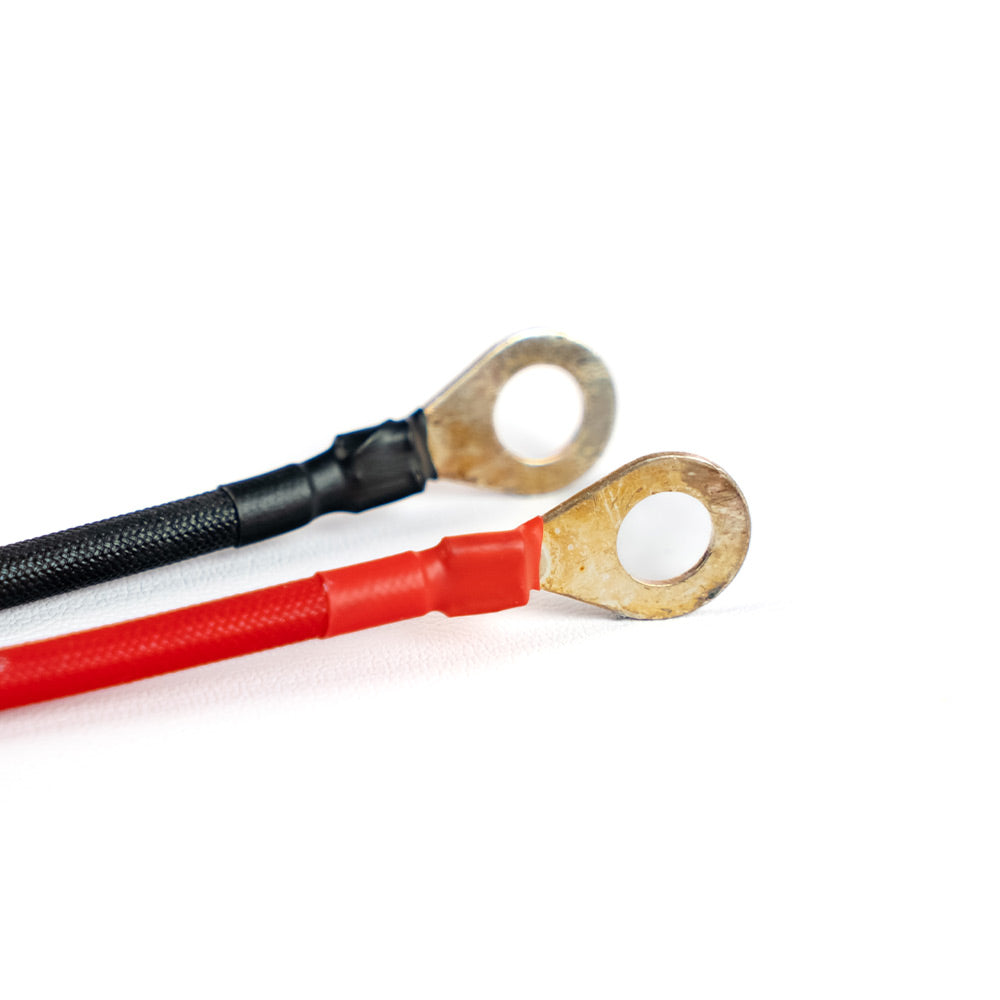

- Saída DC (2x6mm 2 )
- Rojo: Positivo (+)
- Negro: Negativo (-)

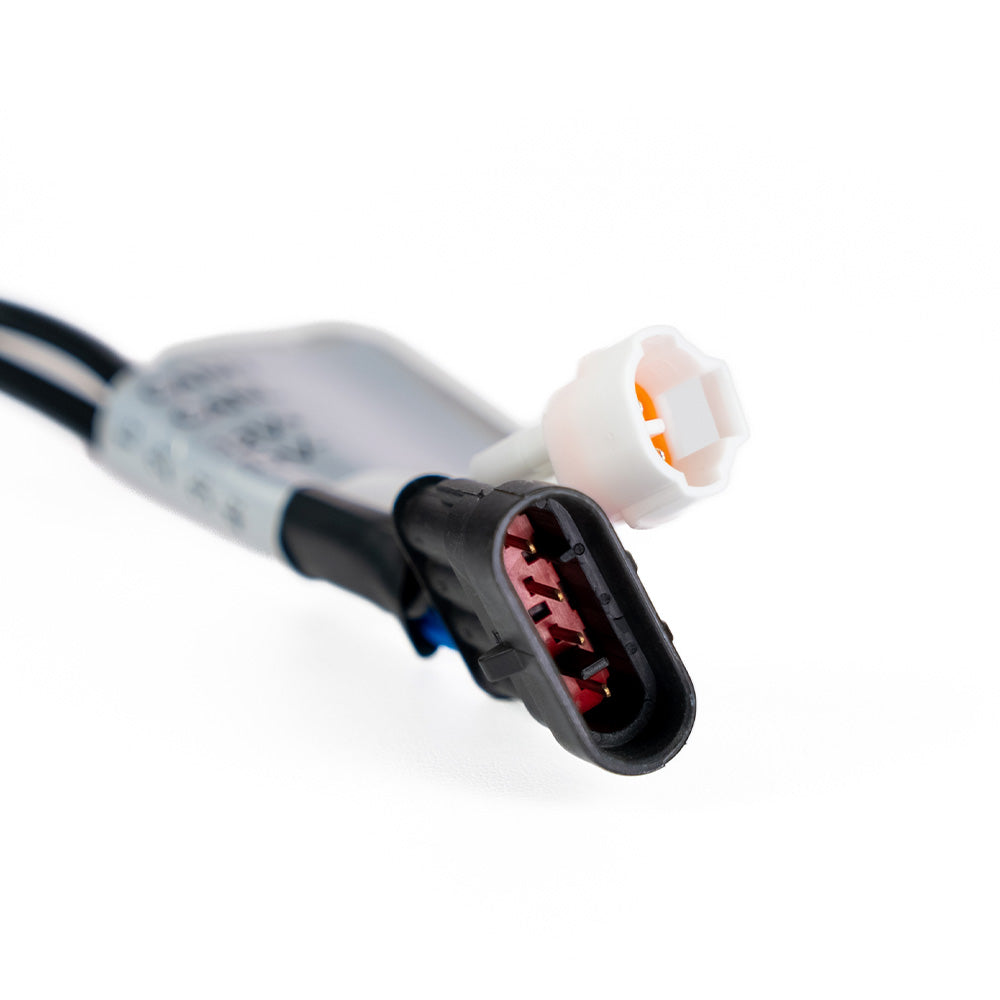

- Sinais de controle :

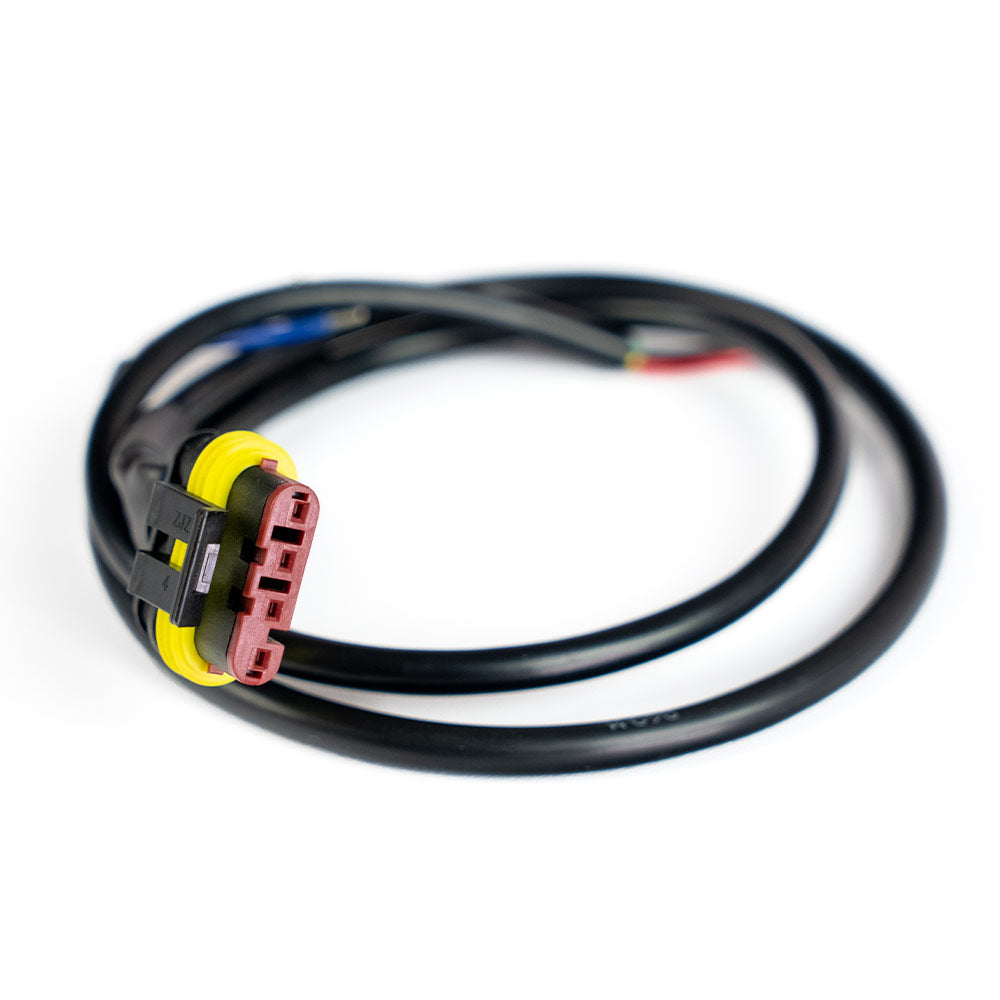

- Conector 4 vías
- 1 - Rojo: CANH
- 2 - Preto: CANL
- 3 - Marrom: +13,8V
- 4: Azul: Tierra/0V

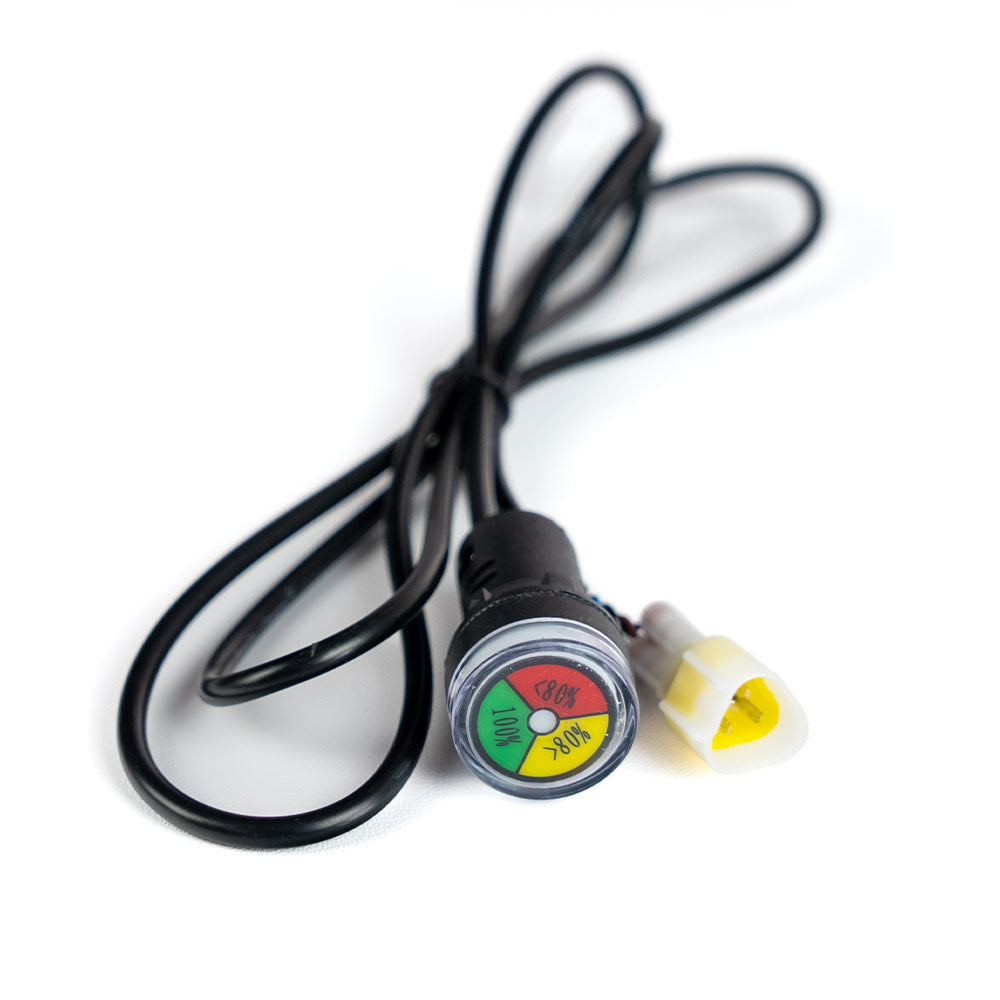

- Conector 3 vías (LEDs)
- 1 - Marrón: LED vermelho
- 2 - Azul: LED verde
- 3 - Preto: GND
- Conector 2 vías:
- Amarelo e Verde: Contato aberto quando desligado e fechado quando OBC ligado.
Perguntas frecuentes:
- Ao conectar o plug de recarga, a estação de recarga inicia uma comunicação com a bateria do veículo (BMS) e também informa ao carregador de bordo (OBC) quanto ele pode iniciar a carga. Todo esse protocolo e comunicação é gerenciado pela VCU, garantindo assim segurança aos componentes do veículo e ao usuário.
- Carregadores que operan em AC (corrente alternada), possuem carga considerada lenta (até 22kW). considerando un cargador de bordo de 3,3 kW y una batería de 26 kWh, una carga completa demoraría cerca de 8 horas.
Peso y dimensiones:
- Peso total: 6,2 kg
- Dimensiones totales: 370 x 290 x 180 mm (CxLxA)
Garantía:
- 90 dias
¿Tem perguntas sobre como esse produto se adapta ao seu projeto? Entre em contato com a nossa equipe de especialistas e esclareça todas as suas dúvidas.
