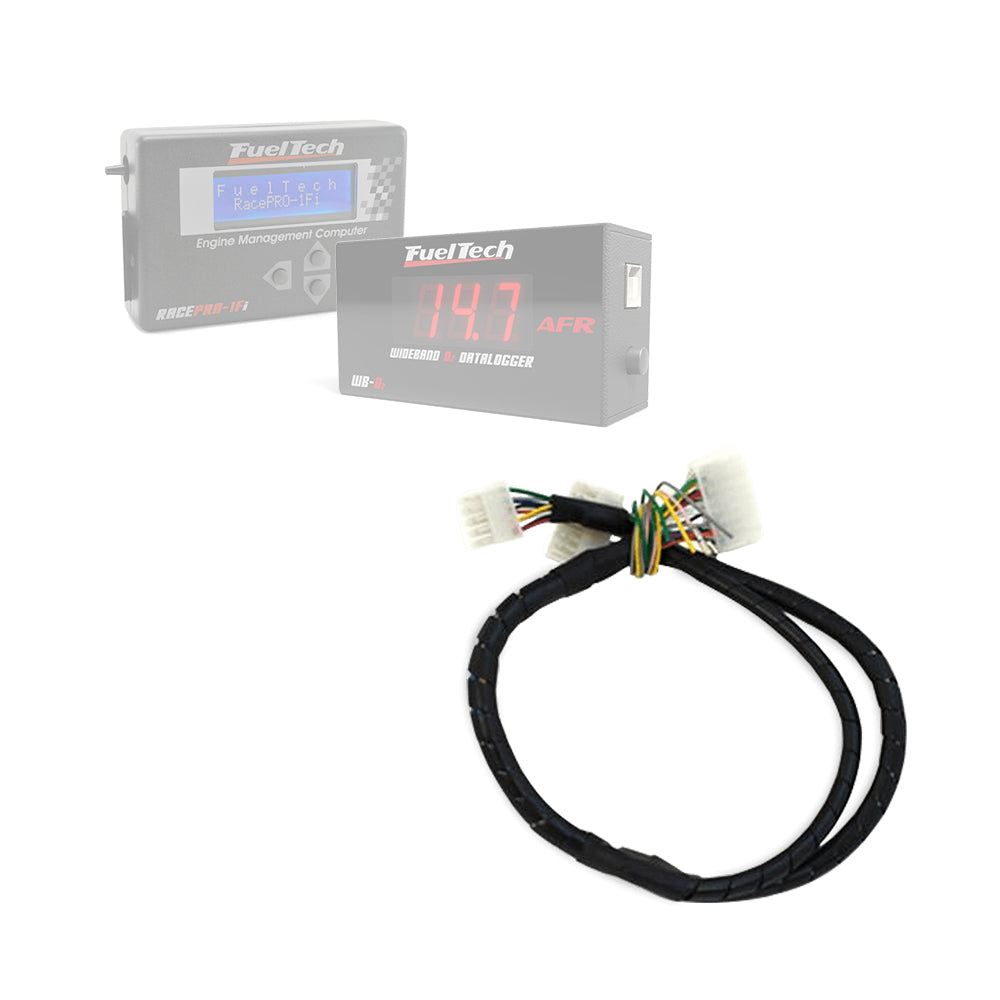

Adaptación Chicote. Registrador de datos para RacePRO-1Fi

• Descripción

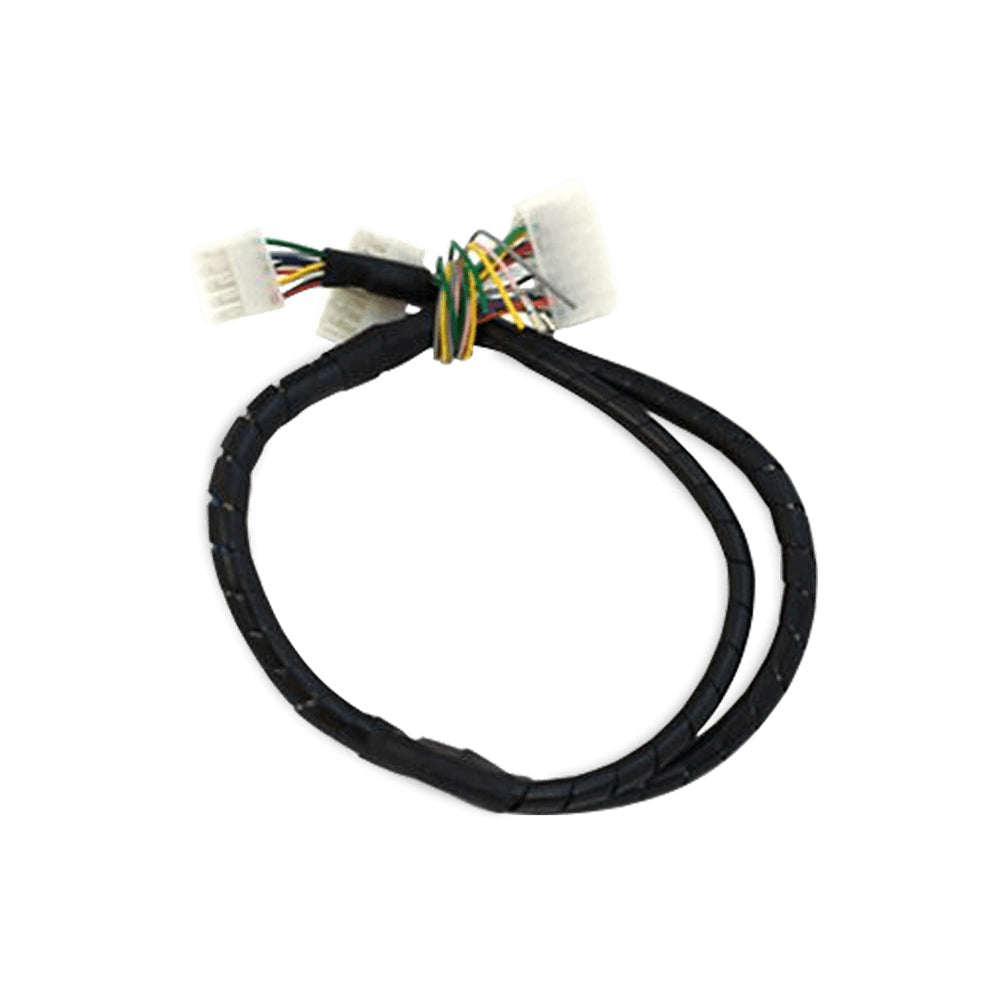

• Chicote para conectar un registrador de datos con RacePRO-1Fi.

Descripción

Adaptación Chicote. Datalogger RacePRO-1Fi (Roda Fónica)

• Compatibilidad con motores equipados con rueda fónica (FirePRO o Fire4S).
• Trate-se de un chicote en “Y” pronto para ser conectado en cualquier instalación.
• Possui dois conectores macho (RacePRO-1Fi y Datalogger) y um fêmea.
• Liga-se o conector femea na instalação da RacePRO-1Fi que no está carro.
• Os conectores macho deben ser ligados na RacePRO-1Fi y no WB-O2 Datalogger.

Os canais do Datalogger são ligados da siguiente forma:
> Canal 1: lambda
> Canal 2 – Cinza: Fica livre, deve ser ligado à saída de sinal de contagiros da FirePRO ou Fire4S
> Canal 3 – Blanco: Presión de Combustible
> Canal 4 – Laranja: TPS
> Canal 5 – Azul: Pressão de Óleo
> Canal 6 – Rosa: Fica solto, normalmente é ligado à saída do sinal do sensor MAP da RacePRO-1Fi
