Kit Conector Alavanca FT600/Engranaje

• Descripción
• Descargas

• Kit Conector Alavanca FT600/Engranaje


• Manual Kit Conector Alavanca FT600/Gear

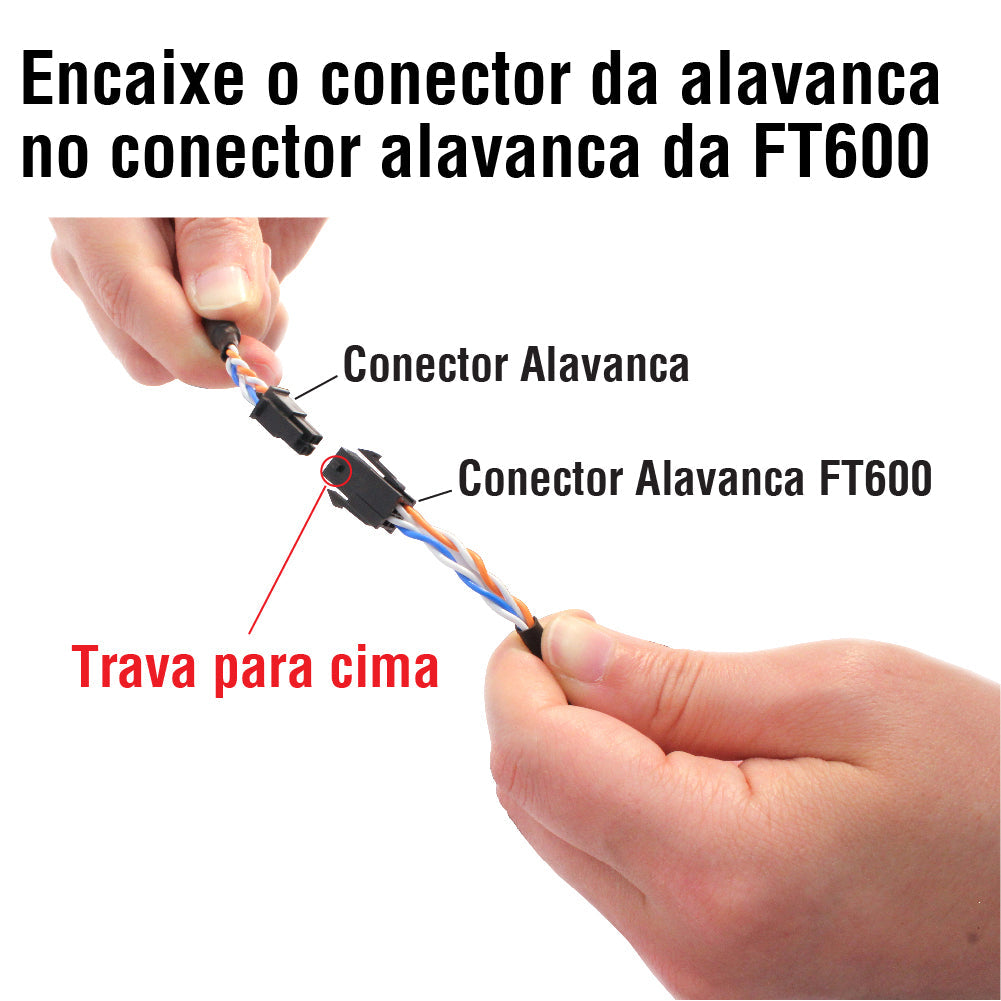

Usado para convertidor uma instalación de alavanca do padrão antigo (conector 24 vias) para o padrão novo (FT600 - conector 4 vias).

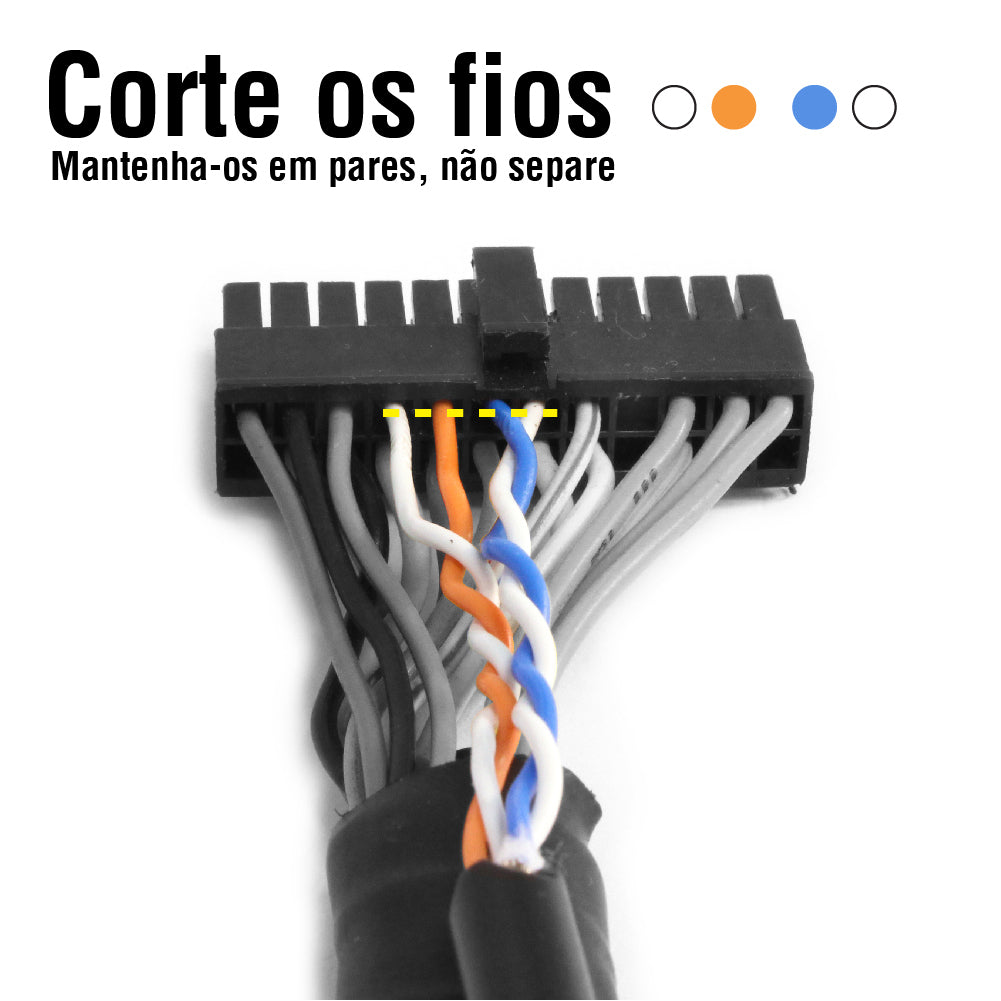

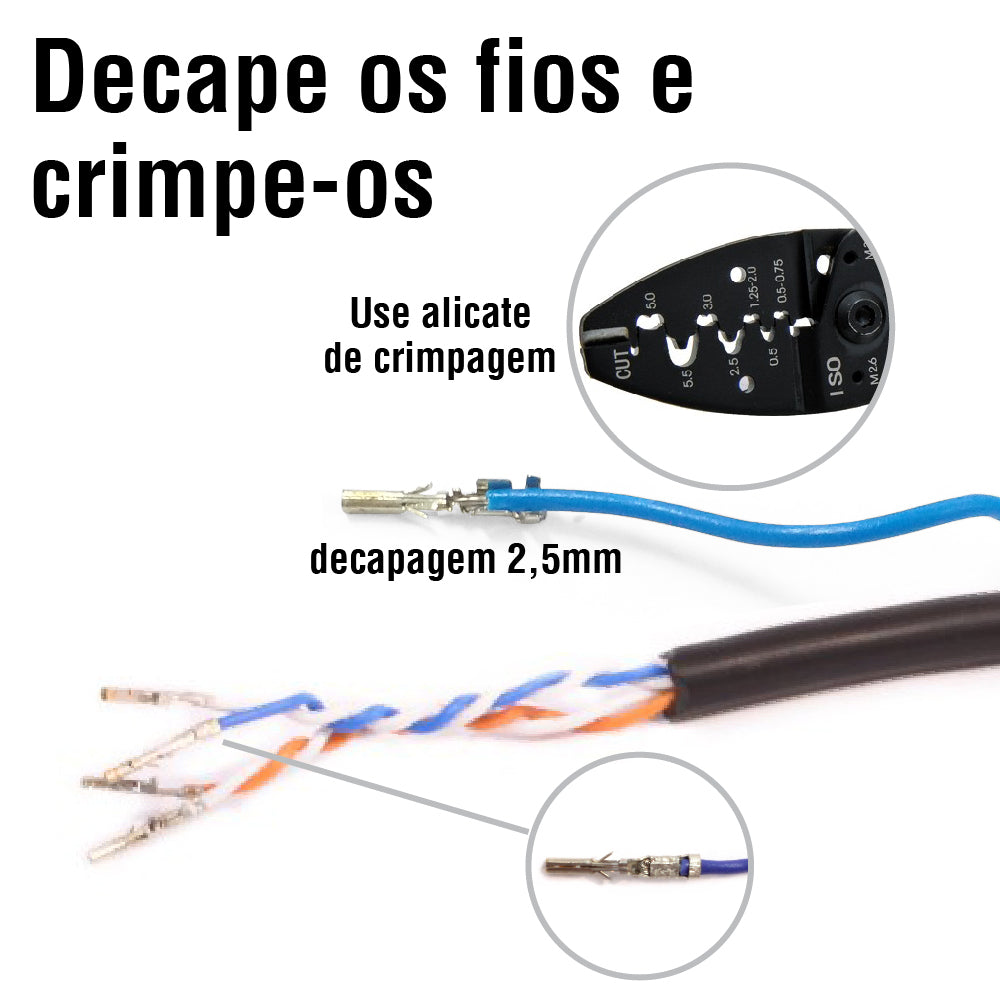

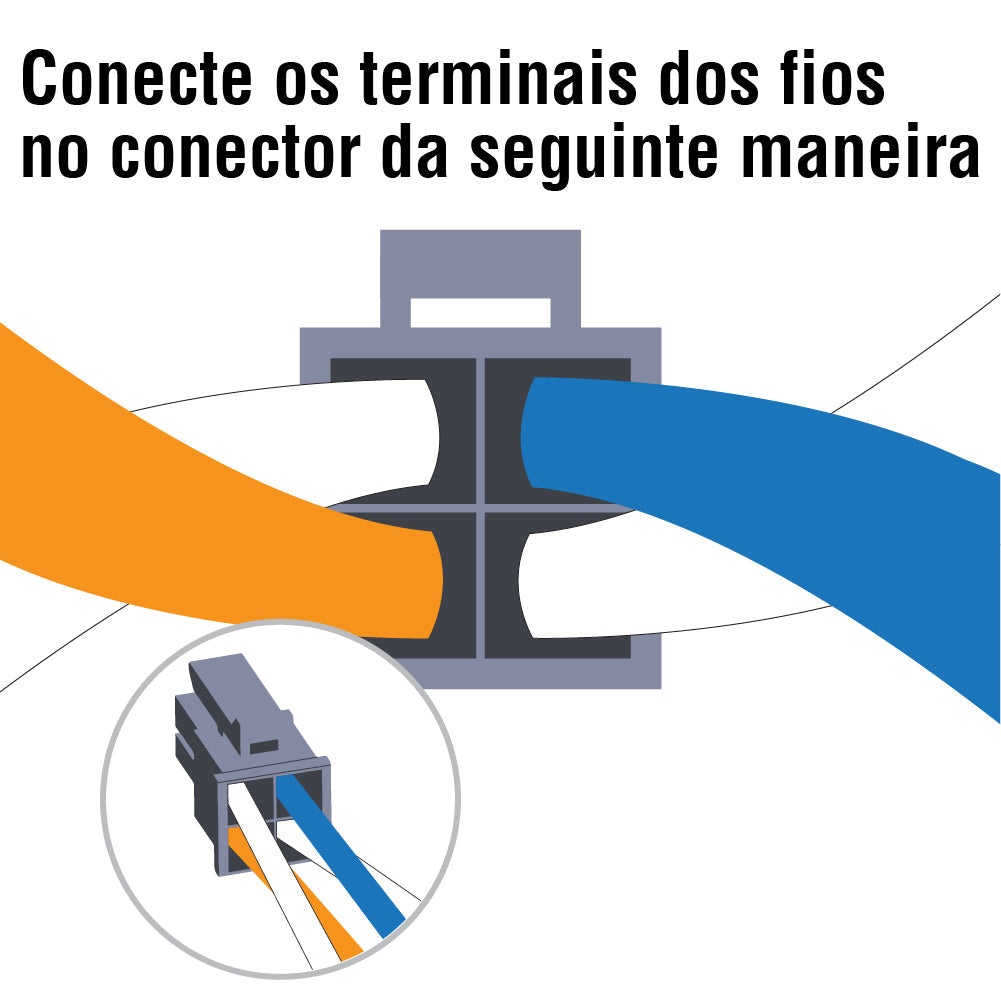

Deve-se cortar o conector antiguo e crimpar os terminais novos, em seguida inserí-los conforme a tabela de correspondência de cor abaixo:

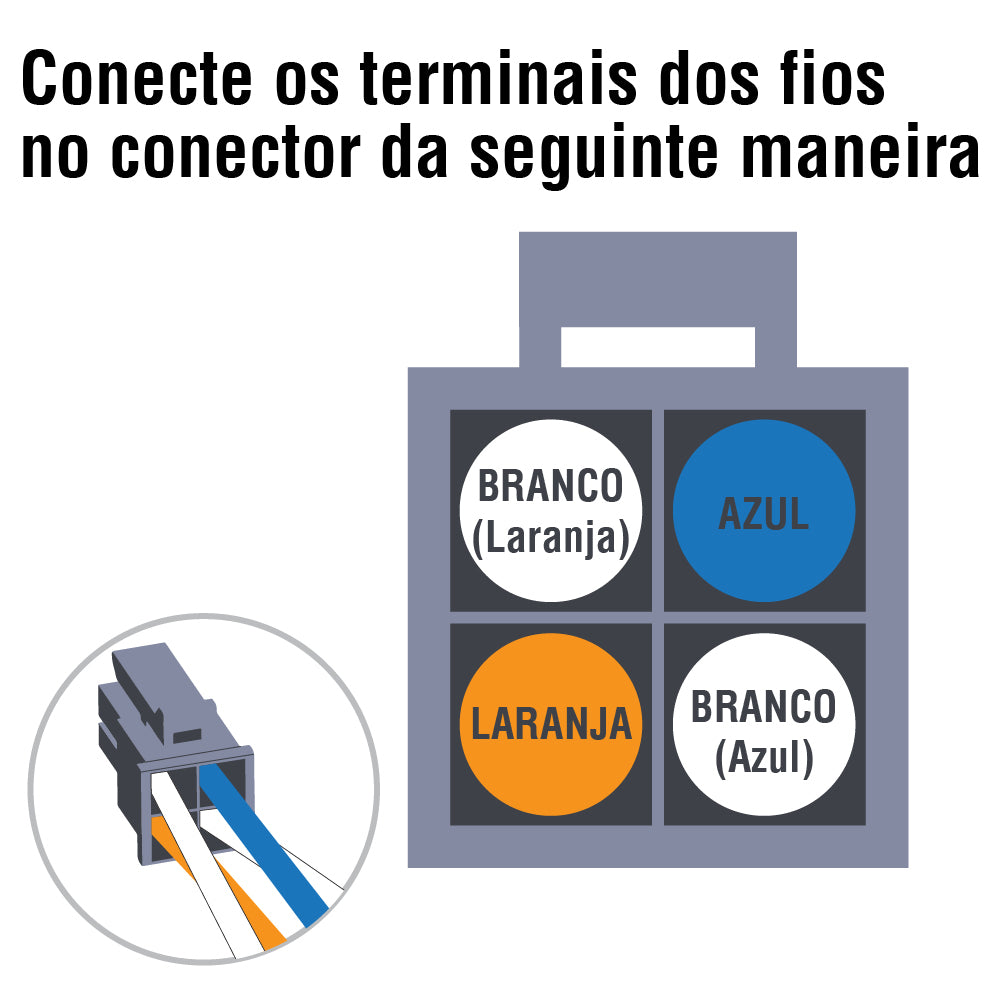

Fio Alavanca - Fio FT600
Laranja - Blanco
Azul - Blanco
Blanco - Verde/Preto
Blanco - Verde/Preto

Obs.: a ordem de conexão aos fios brancos e aos fios verde/preto não afeta o funcionamento.

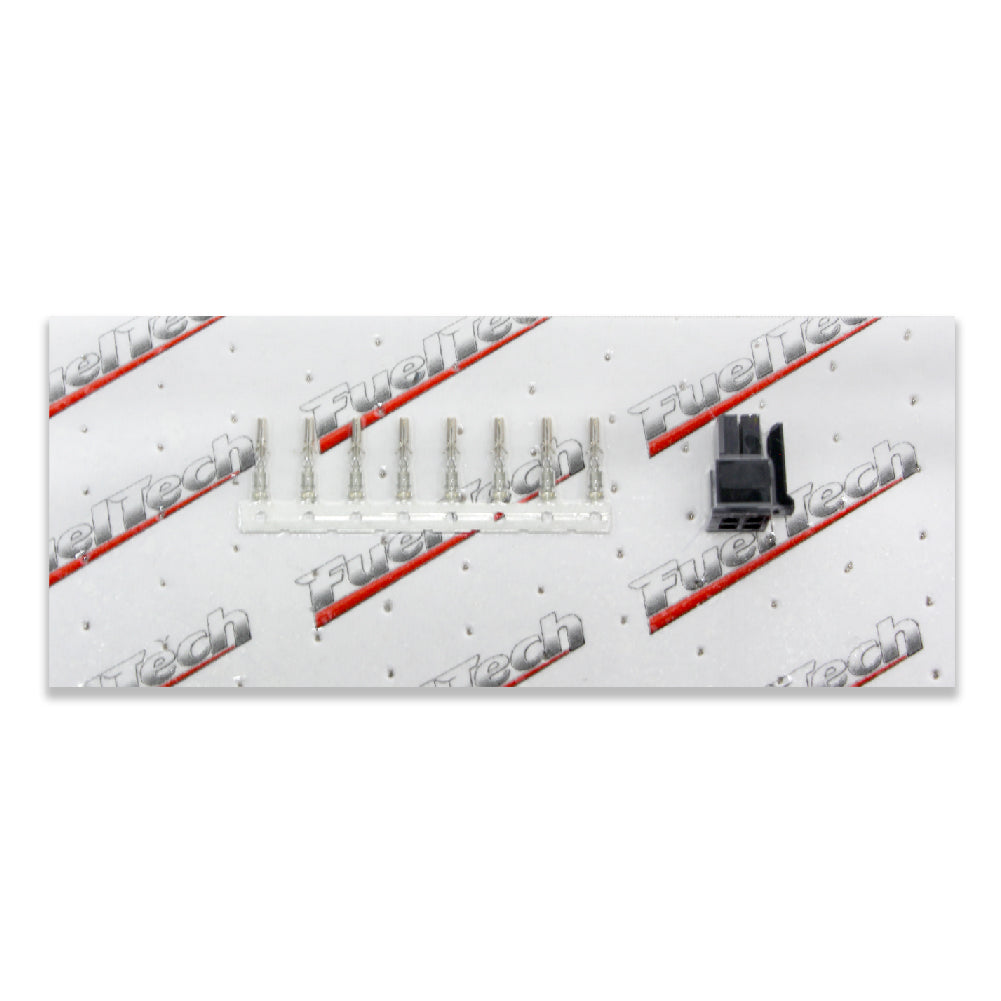

Kit composto de:

• 1x conector microfit 4 vías macho
• 8x terminales microfit femea (4 de reserva)
