Controlador de inyector Peak and Hold PRO

• Descripción
• Descargas

• Controlador de activación de inyectores de baja impedancia de 8 canales, con protección y diagnóstico a través de comunicación CAN y configuración de correo a través de software.

• Manual del controlador del inyector Peak and Hold PRO

Descripción

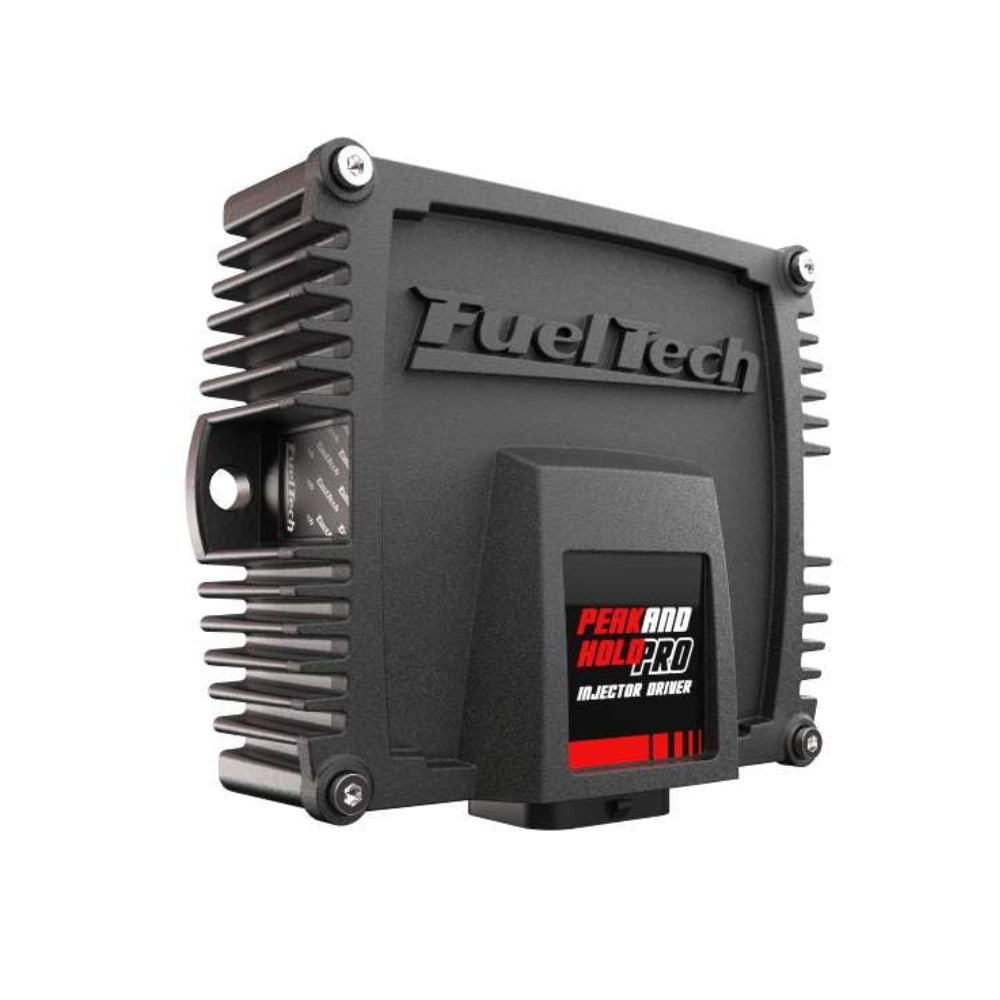

O Peak and Hold PRO Injector Driver es un módulo de control avanzado de corriente desenvuelto para comandar inyectores de baja impedancia.

Ele possui 8 canais para injetores, conector automotriz de 26 vias y diversos niveis de proteção para o motor em case of um injetor ou conexão fallhar. Em geral, inyectores de competencia y/o de alta potencia utilizan bobinas internas de baja impedancia con resistencia menor de 7 ohmios . Isso possibilita que eles tenham um tempo de resposta muito menor do que um injetor de high impedância.

Estas bobinas con menor impedancia, implican em uma corrente de acionamento maior e exigem um controle de corrente de abertura y corrente nominal corrente de “peak” e corrente de “hold” , caso contrario, o injetor pode rapidamente aquecer e queimar.

Cómo controlar el Peak and Hold PRO Injector Driver é possível aplicar uma corrente inicial maior para permitir una rápida abertura do injetor corrente de“peak” e, logo em seguida, reduzir a corrente para um value that, em geral, corresponden a 1⁄ 4 da corrente inicial corrente de “mantener” .

El módulo Peak and Hold PRO Injector Driver también es compatible con inyectores de alta impedancia de 7 ohmios , que pueden utilizarse para todas las funciones de protección y diagnóstico.

Com isso diminui-se o tempo morto do injetor - deadtime - tempo between o injetor receber o estímulo elétrico y efetivamente começar a injetar combustível .

caracteristicas

• Driver de controle de corrente para injetores de baixa impedância
• 8 canas
• Corrente selección a través de software até 12A Peak y 3A Hold
• Comunicación CAN para protección y diagnóstico

Descripción Técnica

• 8 canas
• De 2A a 12A de Peak (selección individual por canal vía software)
• De 0,5A a 3A de Hold (selección individual por canal vía software)
• conector automotriz
• Sensor de temperatura interna del módulo
• Diagnóstico de fallas a través de la comunicación CAN*
  ( * Para uso con FT450, FT500 y FT500LITE es necesario sustituir el conector de CAN).

• Protección contra alta temperatura
• Saída para accionamiento de relé de inyectores
• Gabinete en aluminio
• Permite la actualización de Firmware a través de CAN (é necesario hasta que PowerFT esté conectado)

• Permite o uso Standalone
• Dimensiones: 115 x 90 x 33 mm

Instalación

A FuelTech ofrece algunas opciones para facilitar su instalación:

• Chicote elétrico de 2 metros é recomendado para nuevos proyectos, com o conector do module e conectores CAN macho/fêmea
• Kit conectores auxilia no processo de fabricação/modificação do seu chicote elétrico.
• Chicote adaptador para desenvolvido para proyectos que sustituyen a Peak and Hold pelo nuevo P&H PRO INYECTOR DRIVER, tornando una instalación fácil y rápida!

protecciones

O Peak and Hold PRO Injector Driver es capaz de identificar las siguientes falhas:

• inyector desconectado
• Inyector en corto
• sobreaquecimento
• Verificação de integridade do module as falhas geram event of status e são gravadas no log. Para cada falha é possível definir o nível de protección, escolhendo:
• Alerta na ECU o módulo PRO Injector Driver envía um alerta para a ECU PowerFT
• Una protección definida en el mapa, en la configuración de alertas, a través de la tela de la ECU o FTManager
• Desactivar módulo o Desliga os injetores o Desliga a salida de relé o Desliga segundo módulo se fio de comunicação estiver ligado

Diagnóstico

• Detección individual de inyector desconectado o en corto.
• Canais individuais de log com tempo para atingir o pico de corrente, permitindo identificar defeito no injetor.
• Registros de tensión de la batería y temperatura del módulo.
• Registro de registro como configuraciones de corrente definidas.

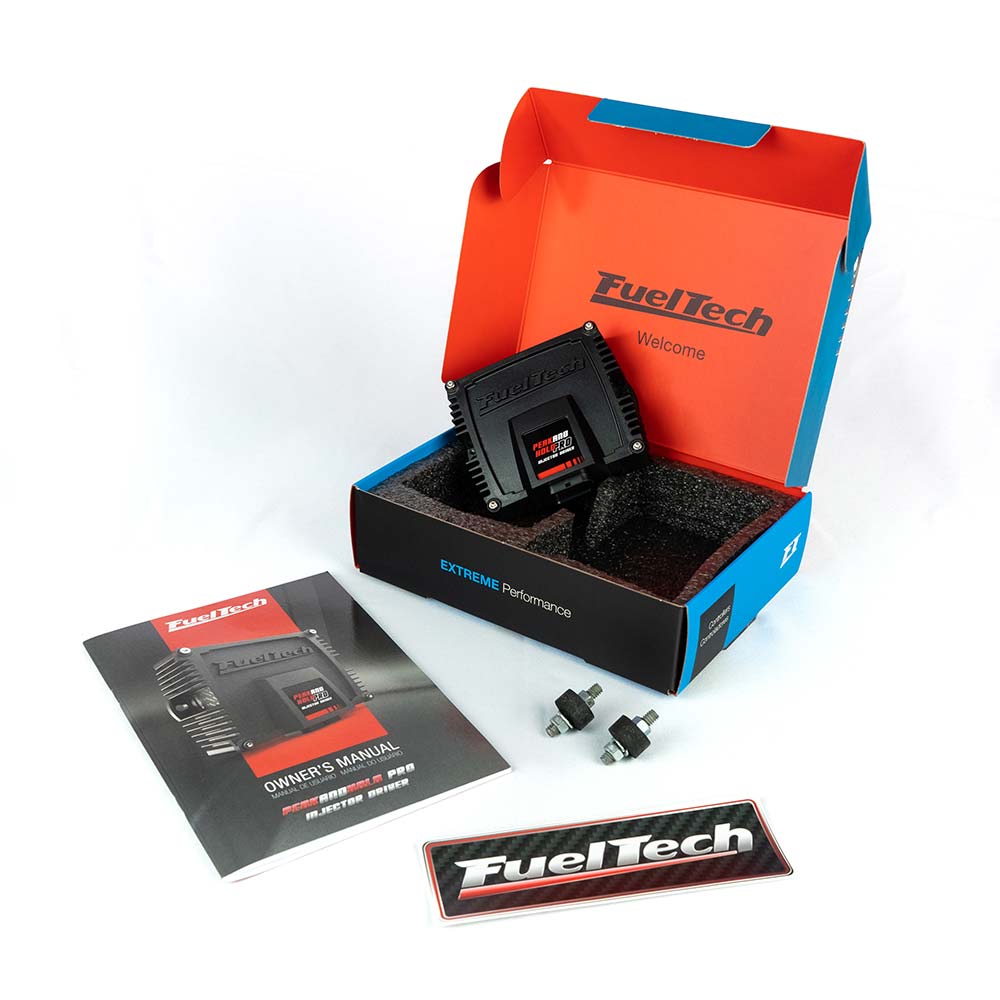

Conteúdo do Produto

• manual de instrucciones

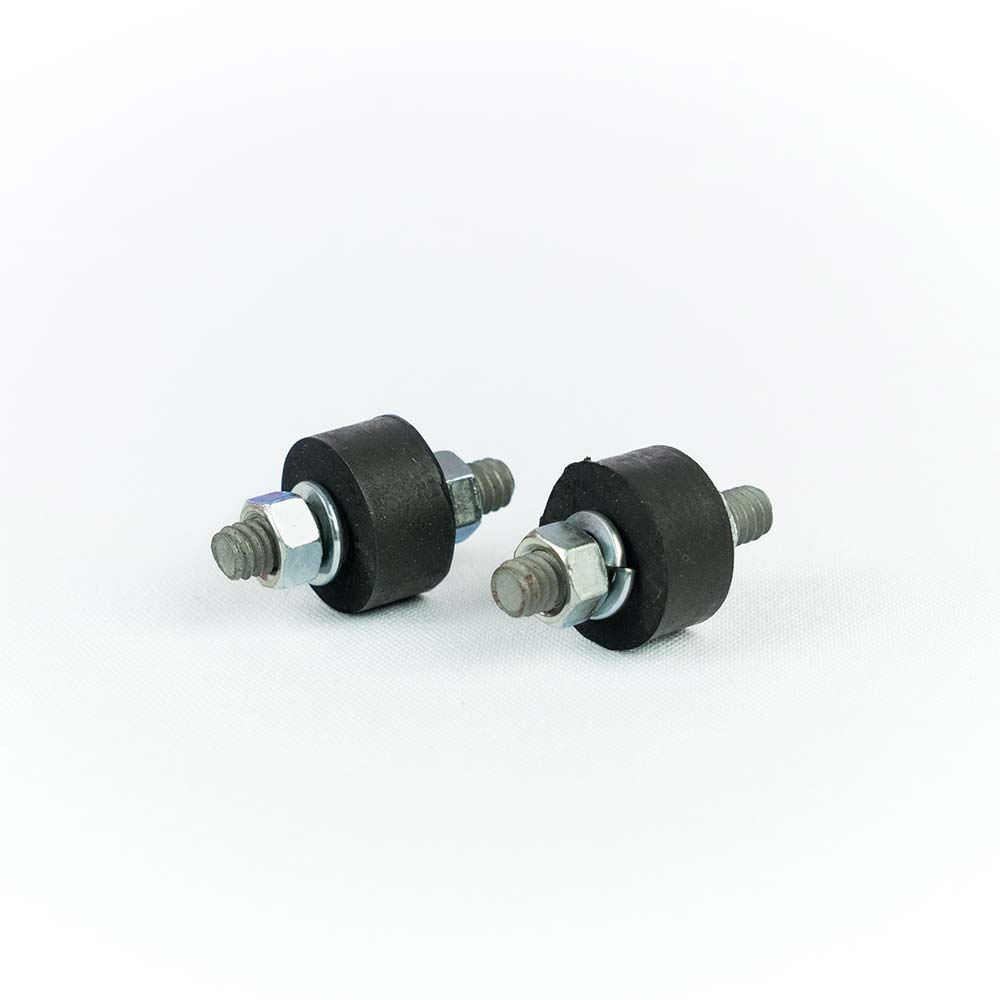

• Kit coxim fixação
• Adesivo fibra de carbono

Dimensiones

• Largo: 90 mm
• Profundidad: 45 mm
• Altura: 115 mm
• Material: Aluminio Anodizado y Plástico
