SwitchPanel-8 Mini

• Descripción
• Descargas

• Painel compacto con 8 botones retro iluminados y con comunicación CAN.
• Manual SwitchPanel-8 Mini
  CAD SwitchPanel-8 Mini

Descripción

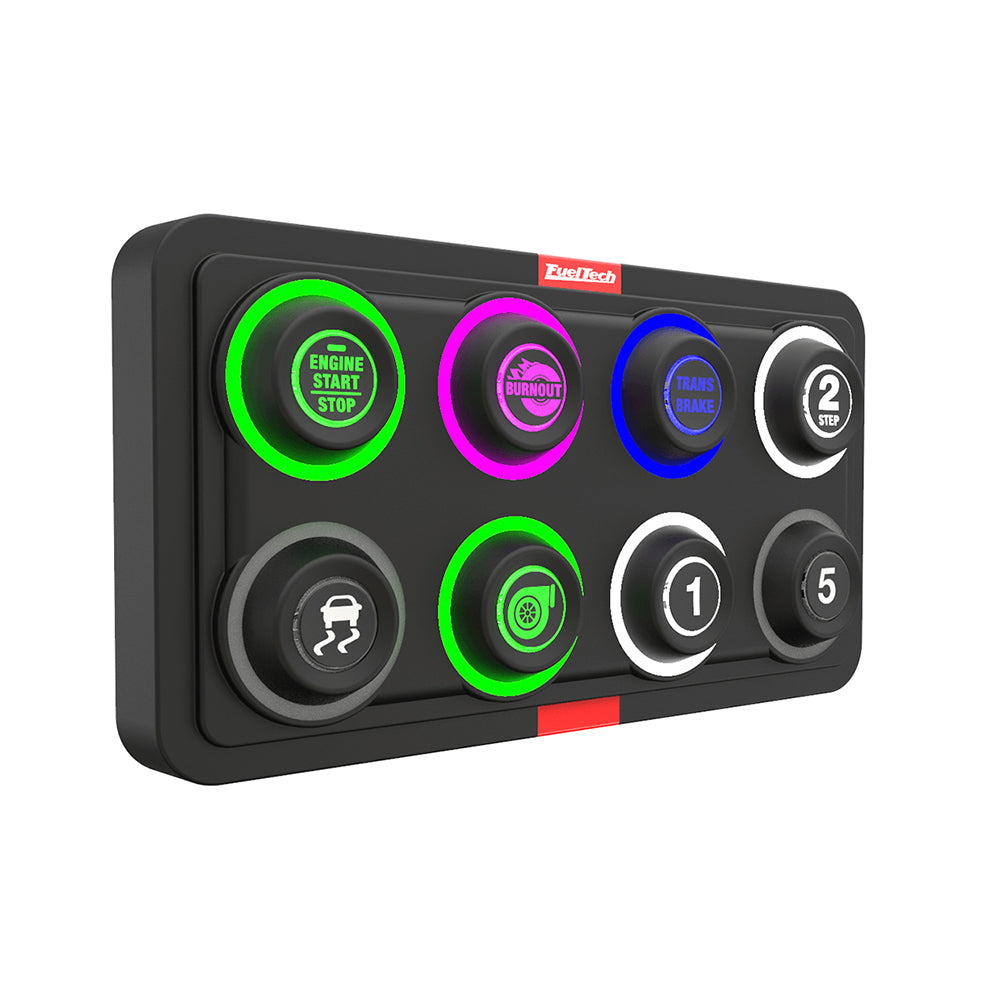

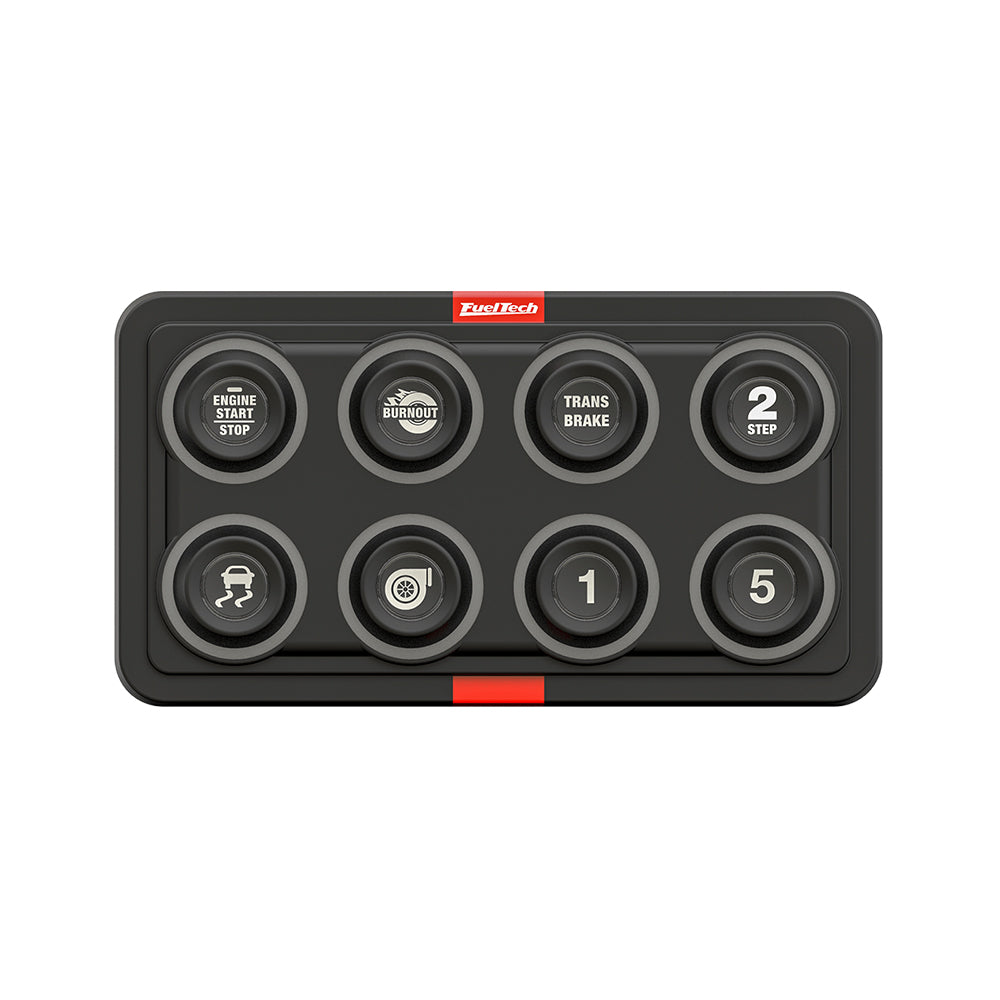

O SwitchPanel Mini es un panel de botones compacto y retroiluminado que se comunica con las ECU de la línea PowerFT (FT450, FT500, FT500LITE, FT550 y FT600) a través de FTCAN 2.0* ( * Para usar con FT450, FT500 y FT500LITE es necesario sustituirlo o conector de CAN).

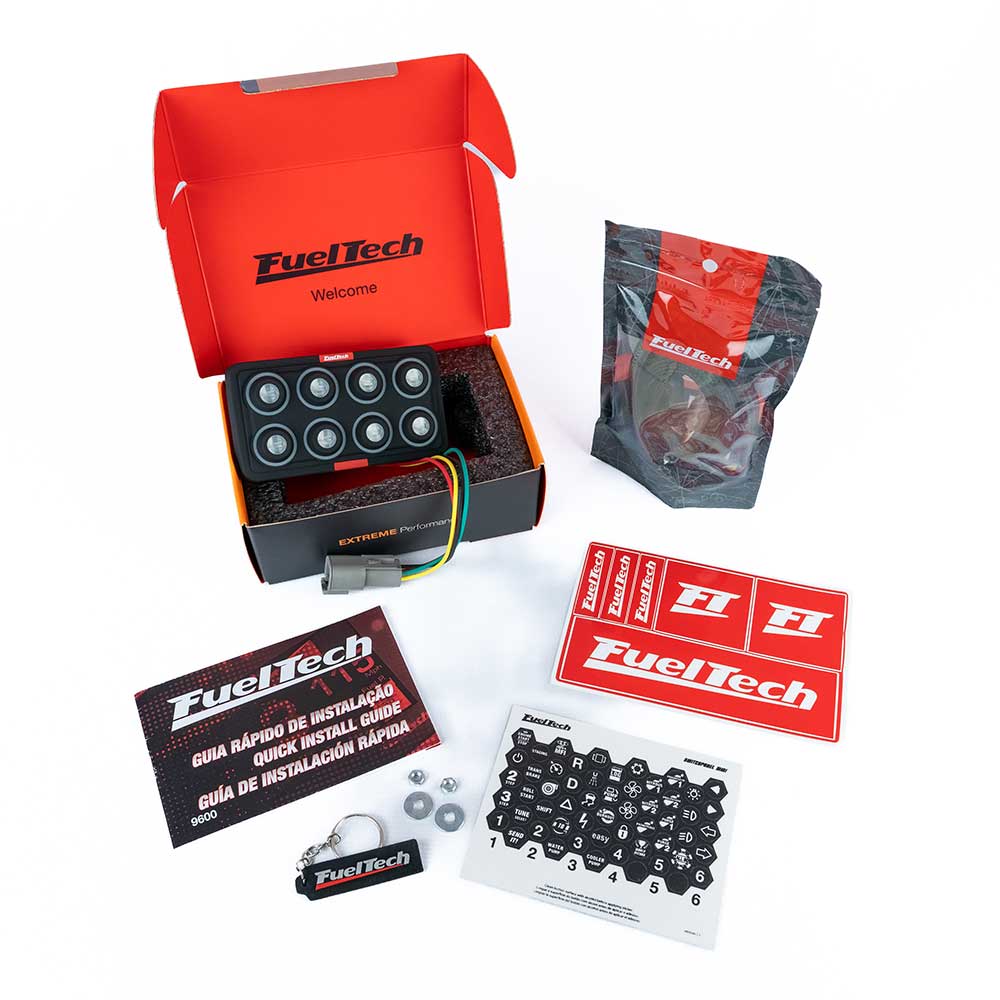

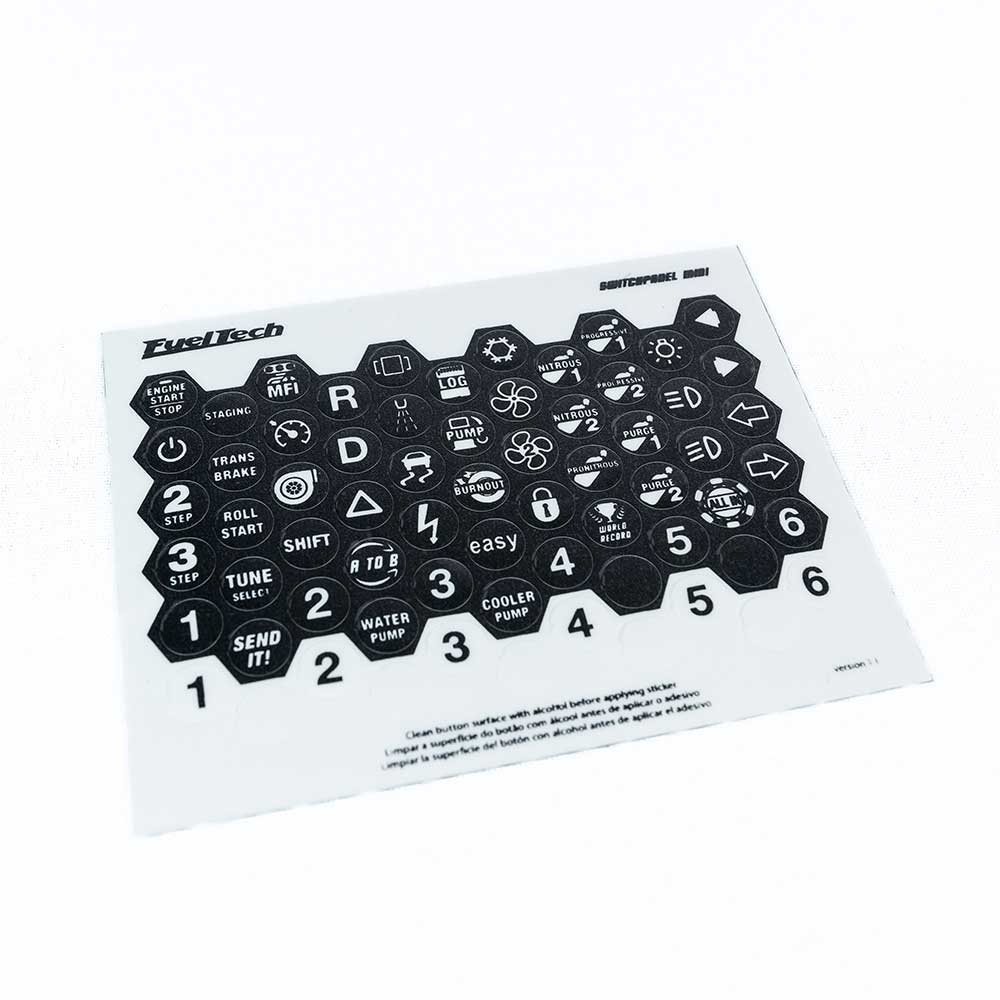

Si utiliza SwitchPanel-4 Mini, SwitchPanel-5 Mini y SwitchPanel-8 Mini, su proyecto funcionará con una apariencia mejor. Seu tamanho compacto permite que ele seja instalado em qualquer espaço. Contiene versiones de 4, 5 y 8 botones. A identificação de cada botão é feita através de diversos adesivos pré-definidos que acompañan o produto, além de permitir que você mesmo faça sua identificação sobre os adesivos em branco. Dessa forma cada botão ficará muito bem identificado em especial pela iluminação LED colorido que varia de acordo com a função programado.

Outro benefício do use do SwitchPanel Mini é a liberação de entradas da ECU PowerFT permitindo a ampliação do seu projeto sem a necessidade de adquirir um equipamento com mais entradas.

El SwitchPanel Mini es compatible con todas las funcionalidades presentes en la línea PowerFT. Todos los botones pueden ser configurados, como o 2-step, Ar condicionado, Boost+, Partida, troca de telas do dashboard, etc. etc.

O SwitchPanel Mini possui botões espaçados com clara percepção de toque e é perfeito para uso com luvas. Possui proteção contra água e pó IP67 (protección completa contra pó e contra imersão até 1 metro por até 1 hora).

O gabinete possui parafusos na parte traseira, permitindo uma instalação fácil e discreta podendo ser embutido no painel, deixando o seu projeto ainda mais bem profissional.

ficha tecnica

Especificaciones Eléctricas

• Alimentación: 12-24Vdc
• Corriente en modo espera: <50mA
• Comunicación: FTCAN 2.0
• Dimensiones: Módulo 126 x 68 x 21 mm

Especificaciones Mecánicas

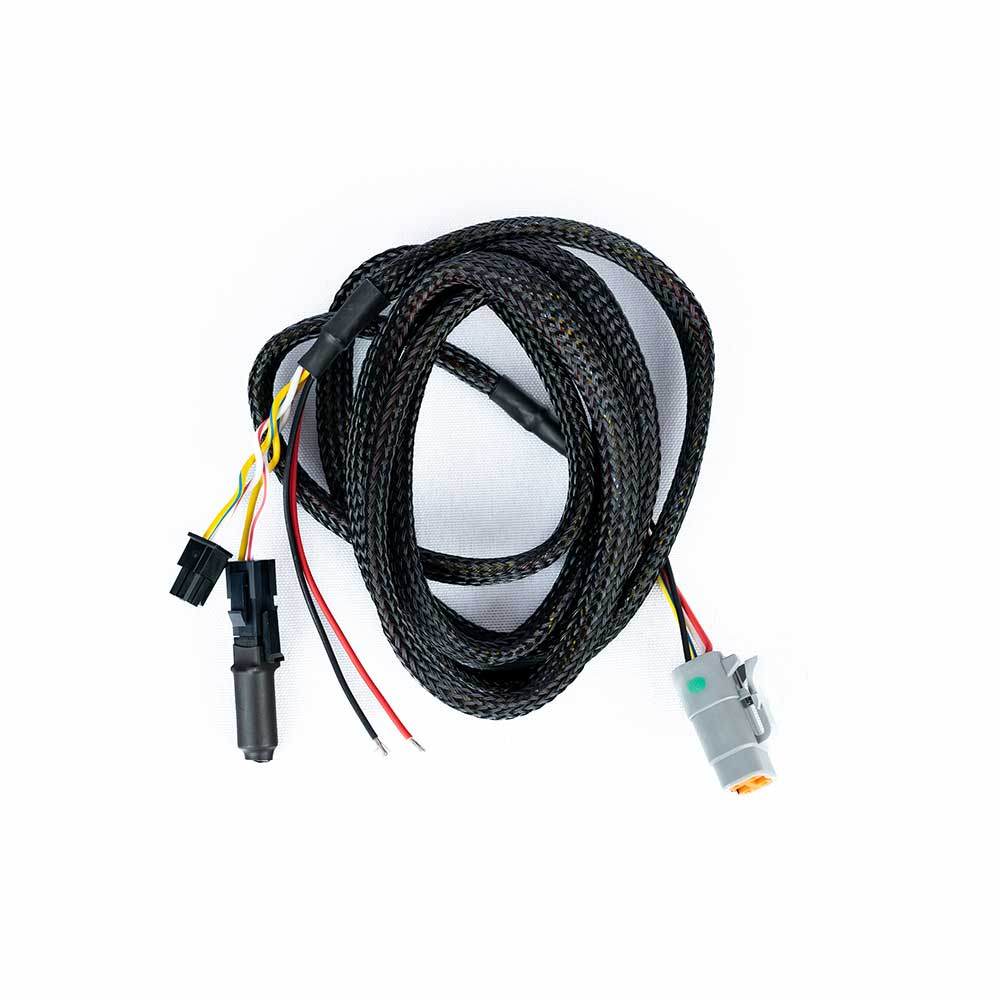

• Conector CAN: 1 Molex 4 vías macho y 1 Molex 4 vías hembra
• Ciclo de vida dos botones: 3 milhões de operações
• Material: Silicona con poliuretano
• Temperatura de funcionamiento: -40°C a +85°C
• Parafusos de montaje: 3/16x32 años x 16mm
• Índice de protección: IP67
